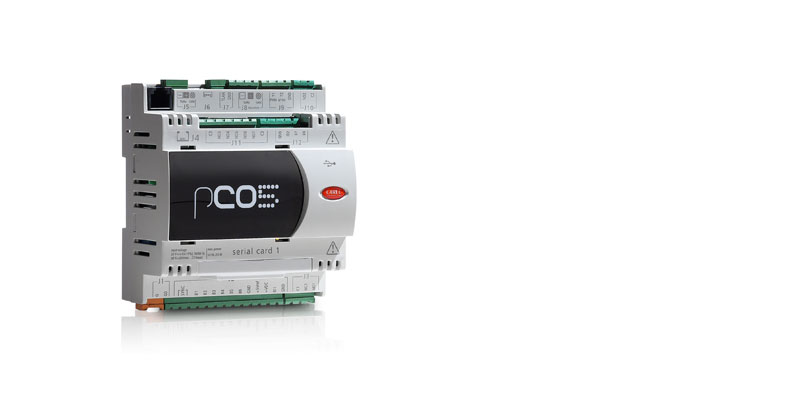

pCO5 compact (scheda I/O)

PCOX*

  • Plus

    • Prestazioni - La nuova architettura con microprocessore a 32 bit garantisce alte prestazioni e affidabilità.
    • Connettività - Porta seriale RS485 optoisolata per la gestione di innumerevoli dispositivi di campo.
    • Usabilità - Display semigrafico integrato, completamente programmabile e compatibile con pGD1.
    • USB - Service e monitoraggio semplificati grazie alle due porte USB standard. Porta USB Host per la connessione di pendrive standard, porta USB Device per connettere il controllo ad un PC senza l'uso di convertitori.
  • Caratteristiche generali

    La nuova serie pCO compact è stata progettata per ottenere un controllo programmabile compatto di soli 6 moduli DIN, con una elevata capacità in termini di connettività e funzionalità integrate.
    pCO compact è compatibile sia a livello hardware che software con la famiglia pCO; risulta quindi versatile per ogni tipo di applicazione e necessità nel settore HVAC/R.
    pCO compact esiste in due versioni che si differenziano per il numero e la tipologia di ingressi / uscite e per questo risulta maggiormente adattabile alle esigenze di applicazione:
    - tipo A con 7 uscite digitali a relè/SSR, 2 uscite analogiche 0/10V-PWM, 8 ingressi analogici;
    - tipo B con 5 uscite digitali a relè/SSR e 4 uscite analogiche 0/10V-PWM, 6 ingressi analogici;
    Oltre alle possibilità di interfacciamento con i più diffusi protocolli di comunicazione BMS (Bacnet, Modbus, LON, Konnex, …) tramite l'inserimento della apposita scheda seriale opzionale, pCO compact possiede una porta Fieldbus integrata RS485 / tLAN. E' dotato inoltre di due porte USB (host e device) che permettono di realizzare l'upload e il download del programma applicativo e degli storici tramite chiavetta USB o collegamento diretto ad un PC.
    L'interfaccia utente built-in è realizzata con un display LCD White positivo, con risoluzione di 132x64 dots, che permette un elevato livello di personalizzazione, e di una tastiera a membrana a sei tasti.



Documentazione

Tecnica

  • Fogli istruzione
    Codice Descrizione Lingua Data Versione
    Codice +050003343

    Descrizione pCO compact: электронный контроллер/ electronic controller

    Lingua ENG  RUS

    Data 12/09/2016

    Versione 1.3

    Codice +050003342

    Descrizione pCO compact: controle eletrônico/ electronic controller

    Lingua ENG  POR

    Data 12/09/2016

    Versione 1.3

    Codice +050003341

    Descrizione pCO compact: contrôle électronique/ Elektronische Steuerung

    Lingua FRE  GER

    Data 12/09/2016

    Versione 1.3

    Codice +050003340

    Descrizione pCO compact: controllo elettronico/ electronic controller

    Lingua ENG  ITA

    Data 12/09/2016

    Versione 1.3

    Codice +0500041IE

    Descrizione PCOS00UC20: ULTRACAPacitor MODULE per pCO SISTEMA con driver valvola EVDEVO EMBEDDED / ULTRACAPacitor MODULE for pCO sistema with valve driver EMBEDDED EVDEVO

    Lingua ENG  ITA

    Data 15/12/2010

    Versione 1.0

  • Manuali
    Codice Descrizione Lingua Data Versione
    Codice +0300009IT

    Descrizione pCO5: controllo programmabile

    Lingua ITA

    Data 24/04/2014

    Versione 1.2

    Codice +0300009EN

    Descrizione pCO5: programmable controller

    Lingua ENG

    Data 24/04/2014

    Versione 1.2

    Codice +030221945

    Descrizione Protocollo Modbus® sui controlli pCO/ Modbus® protocol for pCO controllers

    Lingua ENG  ITA

    Data 18/07/2012

    Versione 1.1

  • Disegni 2D/3D
    Codice Descrizione Lingua Data Versione
    Codice 2d-3d pCO5 Compact pGD1 built-in

    Descrizione 2D-3D drawings

    Lingua ALL

    Data 07/04/2016

    Versione R1


Commerciale

  • Depliant
    Codice Descrizione Lingua Data Versione
    Codice +3000054EN

    Descrizione Energy saving solutions for data centers

    Lingua ENG

    Data 11/10/2016

    Versione 2.0
