MasterAria
Caratteristiche generali
I quadri della serie Masteraria sono idonei alla gestione di AHU di tipologia standard, che prevedano la gestione e alimentazione di due ventilatori, di una utenza atta al recupero di calore, di un eventuale carico elettrico esterno e di attuatori, valvole, sonde, allarmi e sicurezze circoscritti al numero di ingressi ed uscite del controllo elettronico.

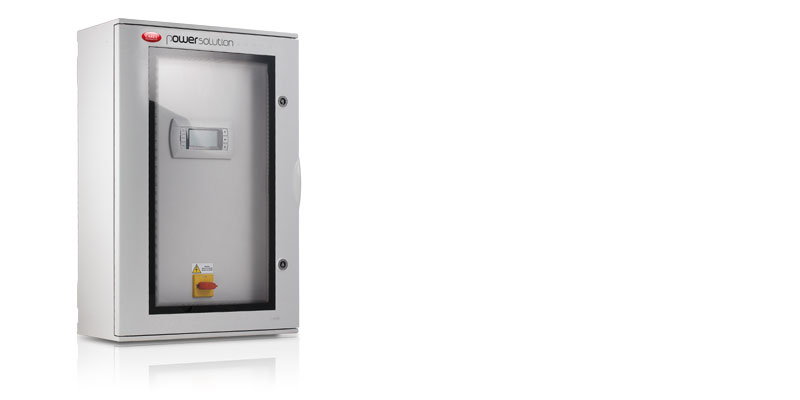

La soluzione Masteraria è eseguita all'interno di una cassa in vetroresina a doppia porta (di cui una trasparente), idonea per installazioni da -25 a 60 °C, elevata robustezza e resistenza all'urto (IK10), glow wire 650 °C, grado di protezione IP65 e grigio RAL 7035, certificazioni IMQ CEI 23-48/23-49 e IMQ EN 62208. Ogni cassa è dotata del proprio kit di installazione a parete con fori filettati già predisposti sul fondo. Il sezionamento elettrico generale del quadro è posizionato sulla porta interna, a controllo frontale tramite maniglia rotativa; allo stesso modo l'interfaccia utente è posta sulla porta interna, velocemente rimovibile a sezionatore chiuso, per consentire un semplice ed agevole cablaggio ed avviamento. Oltre allo schema elettrico dettagliato, fornito come standard sotto forma cartacea, è reso disponibile un ulteriore schema rapido stampato su carta adesiva lucida e posto sul retro della porta interna.
Il cuore del Masteraria sono le protezioni termiche dei motori, composte da una base fissa cablata e dai moduli termici di tipo plug&play, scelti in base alla taglia del ventilatore: il Masteraria è così reso un vero e proprio prodotto da scaffale poiché per ogni progetto l'unica variabile da scegliere sarà il modulo termico da installare, in pochissimi secondi, sulle basi delle protezioni motore già cablate all'interno del quadro. Sulla piastra di cablaggio sono presenti anche quattro morsetti di potenza al fine di alimentare una utenza elettrica esterna (batteria elettrica a gradini, batteria elettrica modulante, motocondensante, umidificatore,…): gli schemi elettrici cartacei, con due tabelle, danno indicazioni sul massimo carico elettrico esterno che è possibile alimentare mediante morsetti di appoggio a seconda della taglia dei ventilatori installati.
Inoltre tutti gli ingressi e le uscite sono collegate alla morsettiera di appoggio così da poter sfruttare appieno tutte le potenzialità del pCO sistema.
