Pannello EDV
Caratteristiche generali

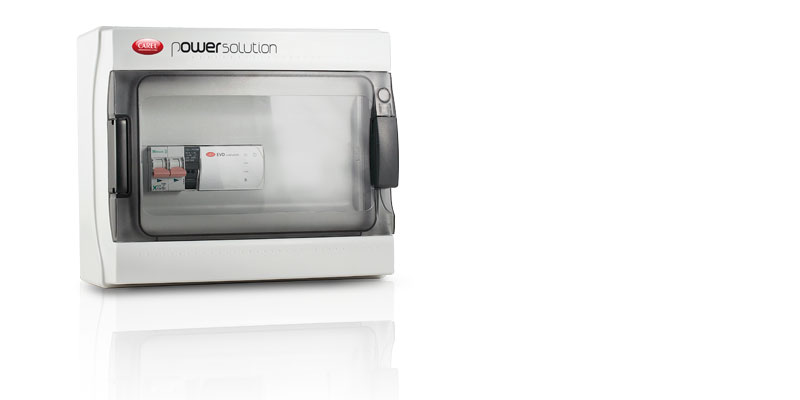

evdEVO panel è definito all'interno di un contenitore in vetroresina di elevata robustezza (grado di resistenza all'urto IK 09) che garantisce un grado di protezione IP65 ed è dotato di una porta fumè trasparente rimovibile, predisposta per serratura. Inolte, un innovativo sistema di cerniere consente l'apertura della portella fino a filo del muro evitando così il distacco e la conseguente rottura della stessa in caso di urto accidentale. La finitura estetica finale risulta perfetta, la tonalità è RAL7035, certificazioni della cassa IMQ CEI 23-48/23- 49, IMQ EN 62208, conforme IECEE CB SCHEME IEC 60670-24. L'apertura della porta esterna garantisce inoltre l'accesso ed il controllo frontale del sezionamento generale del quadro elettrico, tramite interruttore magnetotermico bipolare, e della base portafusibile a protezione del trasformatore, per ispezione e manutenzione.
A corredo del quadro elettrico sono forniti un pezzo per ciascuno dei seguenti accessori: NTC060HF01, SPKC005310, SPKT0043R0. Sono possibili diverse combinazioni tecniche a parità di applicazione, dunque oltre ai prodotti finiti proposti a catalogo è possibile richiedere una combinazione di caratteristiche diverse da quelle proposte: soluzione con morsettiera di appoggio per tutti gli I/O o con connessione diretta al driver, con scatola originale o con fori e/o pressacavi per agevolare l'installazione, con o senza modulo Ultracap, con o senza display in lingua per il driver, con il modello del driver o gli accessori preferiti. Lo schema elettrico fornito, in lingua, suggerisce due modalità di connessione dell'uscita digitale del driver: per segnalazione allarme o per ritenuta valvola in caso di mancata tensione.
Tutto ciò rende l'evdEVO panel lamigliore soluzione per retrofit e per nuove installazioni di valvole elettroniche.
