  • Caratteristiche generali

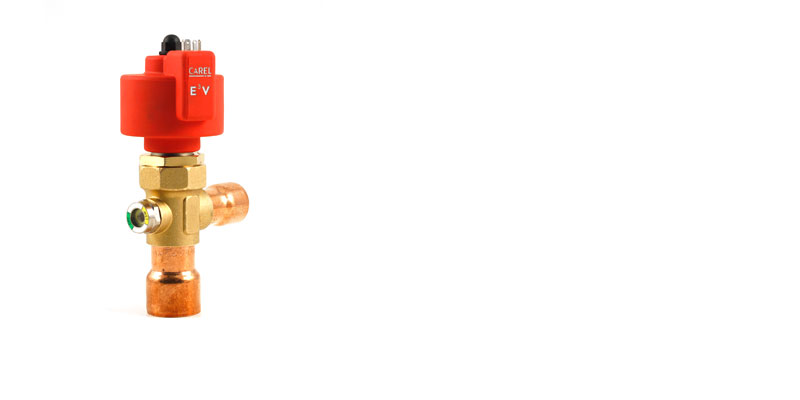

    La valvola di espansione elettronica CAREL E3V arriva a coprire un range di potenza frigorifera fino a 180kW, e costituisce la soluzione Carel per le valvole di media capacità.
    La progettazione della E3V è stata curata nei minimi dettagli per assicurare un'ampia capacità di regolazione e garantire contemporaneamente un'alta affidabilità di funzionamento con il passaggio del fluido in entrambe le direzioni: quest'ultima caratteristica risulta particolarmente utile e vantaggiosa per le applicazioni nelle pompe di calore. Questo prodotto è stato progettato per essere installato in circuiti frigoriferi come valvola di laminazione, e si avvale di una sonda di pressione e una di temperatura per calcolare il surriscaldamento, che viene infine utilizzato come segnale di regolazione.

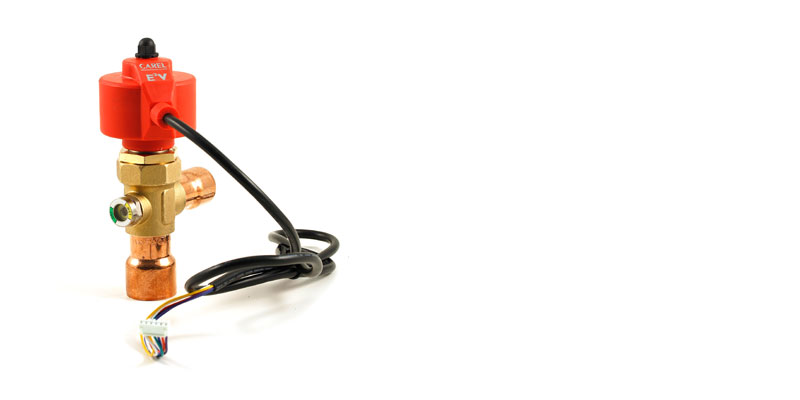

    La versione E3V-Smart si aggiunge alla vasta gamma della serie E3V con performance migliorata grazie al nuovo otturatore in materiale composito, e l'aggiunta del filtro con la funzione di protezione della guarnizione. Questa soluzione offre un notevole miglioramento delle prestazioni, oltre alla possibilità di lavorare ad una temperatura del refrigerante fino a 100 °C. Le taglie 55 e 65 montano un motore bipolare, mentre la taglia 35 monta un motore unipolare; la taglia 45 può montarli entrambi.
    La resistenza alle alte temperature, apre alla creazione di un modello completamente nuovo per applicazione di iniezione di gas caldo, e  prende il nome di "E3V-H Smart HOT GAS", disponibile nelle taglie 45, 55, 65.






Documentazione

Technical

  • Fogli istruzione
    Codice Descrizione Lingua Data * Versione
    Codice +050001585

    Descrizione E3V-SMART Unipolar - Valvola di espansione elettronica / Electronic expansion valve / Détendeur électronique / Elektronisches Expansionsventil / Válvula de expansión electrónica

    Lingua ENG  FRE  GER  ITA  SPA

    Data 14/07/2020

    Versione 1.7

    Codice +050001565

    Descrizione E3V-S - Valvola di espansione elettronica / Electronic expansion valve / Détendeur électronique / Elektronisches Expansionsventil / Válvula de expansión electrónica

    Lingua ENG  FRE  GER  ITA  SPA

    Data 29/04/2020

    Versione 1.10
