Sistemi di stampa a basso consumo con il recupero di calore

Molte tecnologie di stampa e finitura superficiale di carta e tessuti prevedono una fase di asciugatura in forno dopo la deposizione di inchiostro, collante, o altro materiale protettivo. Questa fase comporta un’elevata spesa energetica, ma è fondamentale per la buona riuscita del prodotto.

Nel processo di stampa flessografica e a rotocalco, l'inchiostro viene depositato sulla carta con il passaggio attraverso più rulli in sequenza. Se il colore fra un rullo e il successivo non si asciuga correttamente, i cilindri di stampa di sporcano causando immagini imprecise e di bassa qualità (doppieggio).

Altri processi, come la siliconatura per etichette autoadesive e il laminato multistrato per imballaggi flessibili e prodotti industriali, richiedono asciugatura con grandi quantità di aria calda, con temperature solitamente comprese tra i 70 e i 250°C, comportando un'elevata spesa energetica.

Il recupero di calore consente di ridurre del 90% il consumo energetico necessario per l'asciugatura, trasferendo il calore dal flusso d'aria esausta, carica di solventi, al flusso d'aria pulita in ingresso.

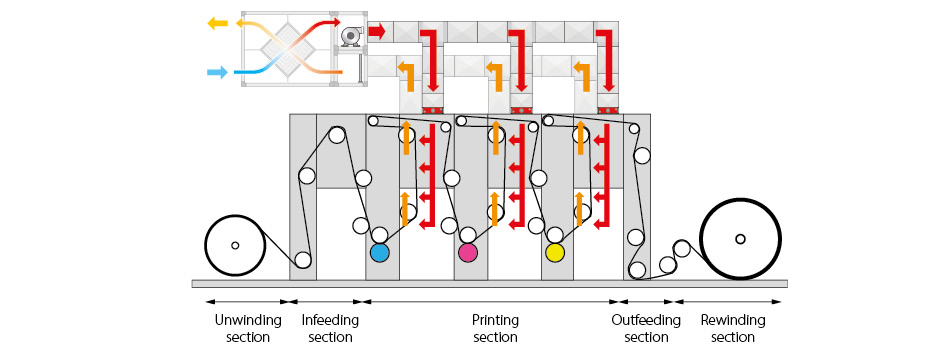

Layout semplificato di stampante a rotocalco con recuperatore di calore a servizio di tre sezioni di asciugatura indipendenti.

Recuperatori di calore resistenti ad alte temperature e sollecitazioni meccaniche sono fondamentali per questa applicazione. Le aziende Recuperator e Klingenburg, parte del Gruppo CAREL, presentano a drupa il loro know-how tecnologico a servizio dei processi di stampa e finitura superficiale.

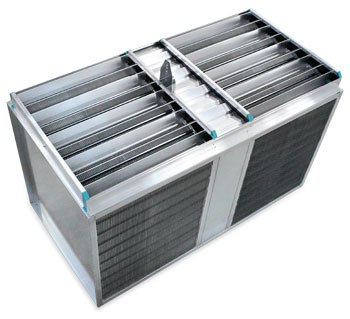

Recuperatori a piastre con alette in alluminio o in acciaio inossidabile permettono un’installazione compatta nei canali di aerazione della sezione di asciugatura e garantiscono la resistenza ad alte temperature e alla corrosione dovuta alla presenza di solventi.
Inoltre, grazie a sistemi di by-pass e serrande di regolazione integrate, lo scambiatore permette il recupero con portata di riciclo variabile per ciascuna sezione del tunnel di stampa ottimizzando il consumo di energia.

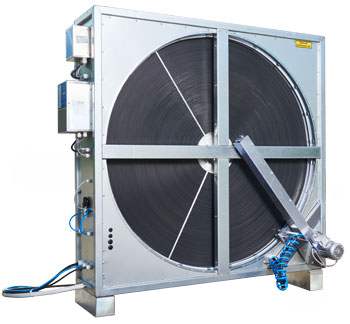

Recuperatori rotativi resistenti ad alte temperature, dotati di sistemi di pulizia automatici in grado di rimuove polvere, particelle di inchiostro e sostanze adesive in maniera efficace, permettono recupero di calore a efficienze molto elevate. Ideali per retrofit di impianti esistenti, permettono una rapida integrazione nelle canalizzazioni esistenti. Inoltre, la resistenza alle alte temperature li rende ideali anche per il recupero di calore a valle della post-combustione.
