Installazioni: sistema di monitoraggio e controllo del settore terziario
CAREL è da sempre promotore e protagonista di sistemi di controllo evoluti, proponendo soluzioni innovative nel settore HVAC/R. Sono le "high efficiency solutions", una risposta certa alla salvaguardia dell'ambiente mediante sistemi di controllo ottimizzati e integrati, in grado di far ottenere un sensibile risparmio energetico e una conseguente riduzione dell'impatto ambientale.
Sono soluzioni nuove per il mercato, ma la scelta è quella della nostra tradizione: abbiamo sempre investito in R&D, fin dall'inizio della nostra attività e continuiamo a farlo nonostante la crisi globale.
Oggi queste soluzioni di controllo all'avanguardia sono disponibili e utilizzabili in tutto il loro potenziale, per ottenere un effettivo vantaggio competitivo nel panorama mondiale ed essere premiati dal mercato. Utilizzare le "high efficienty solutions" CAREL - oggi - vuol dire fare concretamente qualcosa per contribuire alla salvaguardia dell'ambiente. Vuol dire guardare, con fiducia, al futuro.
Ecco un esempio di come CAREL ha progettato e realizzato un sistema di monitoraggio e controllo nel settore terziario (uffici).

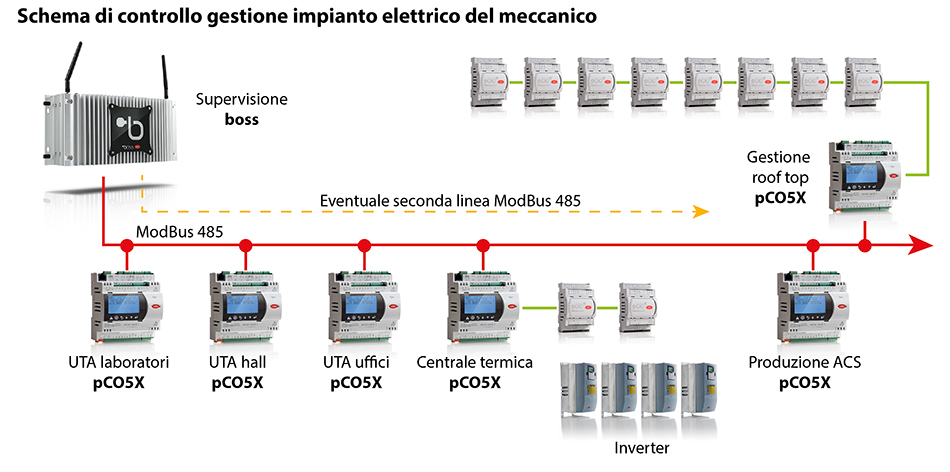

Rappresentazione distribuzione controllori pCO5+ nei diversi QE.
Ai controllori in oggetto vengono collegati, direttamente o in bus, i diversi sensori e attuatori per la regolazione e il controllo degli apparati.
Nei diversi controllori pCO5+ risiede la programmazione specifica per la gestione della funzione preposta.

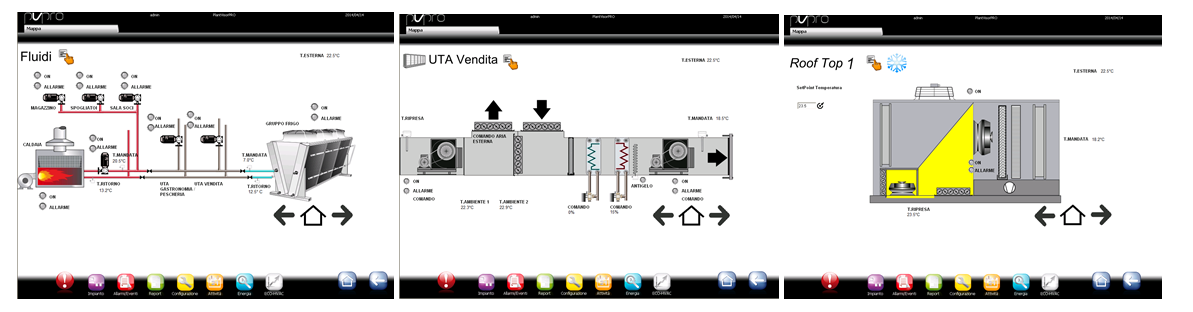

Il sistema di supervisione PlantVisor PRO-2 in sintesi asserve alle funzioni di:
- gate-way attraverso tutti i dispositivi in campo attraverso una rete Mod-Bus 485 (o 2 reti se necessario);
- web server per il collegamento remoto;
- interfaccia utente multi profilo (con ID e PW) in configurazione tuoch-screen (21 pollici);
- Gestore di logiche di ottimizzazione di logiche trasversali reimpostate (OSS, freecooling entalpico,…..)
- depositario della storicizza e visualizzazione dei trend dei KPI impostati
- generatore di diversi report schedulati e inoltrati e/o on-line (Energia, allarmi, storico variabili….).

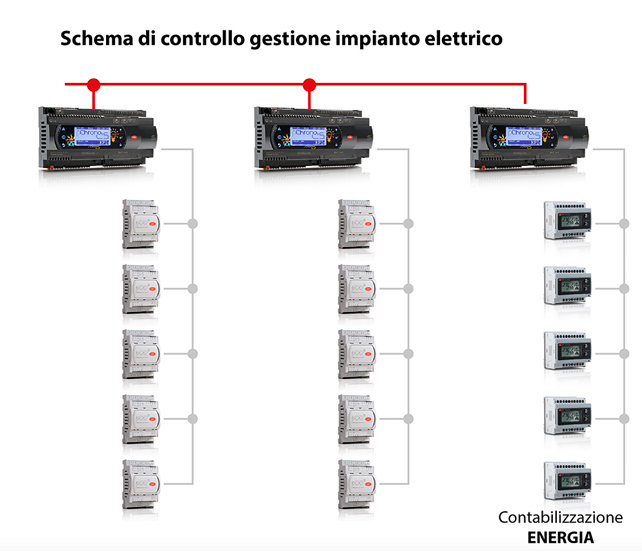

pChrono è disegnato per la gestione dei punti luce e utenze di un supermercato.
Dotato di una interfaccia grafica semplice e intuitiva propone un’architettura divisa per macro funzioni.
La fase di configurazione è veloce e di facile intuizione.

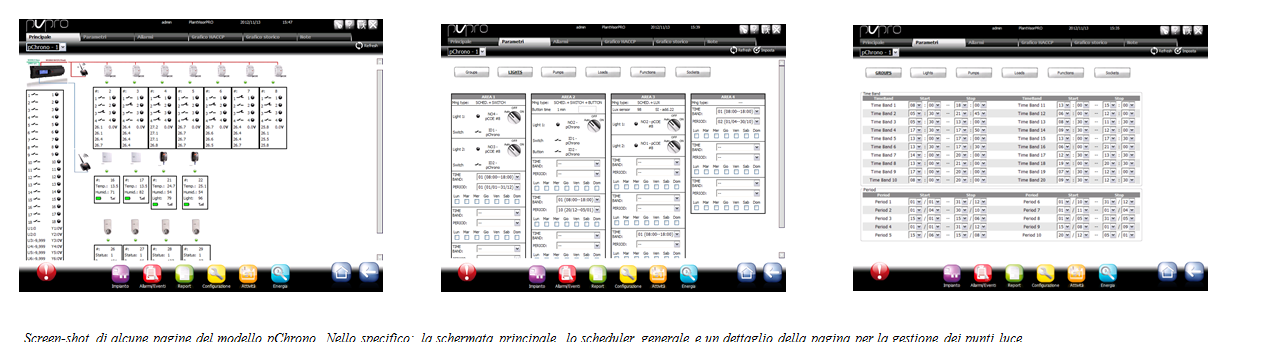

Particolare importanza è stata riservata alla visualizzazione dei dati su sistema di supervisione boss; è disponibile infatti un modello standard pChrono dedicato in cui l’utente visualizza l’intera architettura hardware; i dettagli degli I/O sono via via disponibili per ciascun tipo di carico configurato.
