  • Caratteristiche generali

    La famiglia pGDx è la risposta CAREL alle esigenze di un mercato sempre più esigente in termini dimensionali e di performance, per l’interfacciamento con i controlli della famiglia pCO e c.pCO sistema.

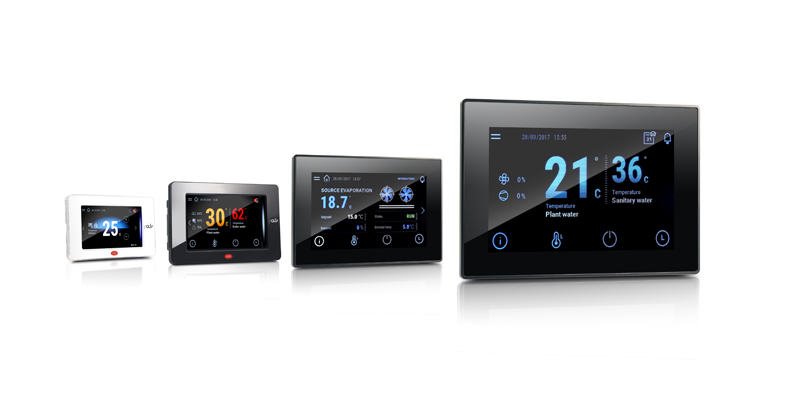

    Per garantire la massima flessibilità, sono disponibili numerose versioni differenti per dimensione dello schermo (4,3", 7", 10" e 15") , livello di connettività (RJ12, uno o due porte Ethernet, WiFi) e tipologie di touch (resistivo/capacitivo).
    Partendo da pGDx 4.3", che permette di evolvere unità HVAC/R disegnate per pGD1 senza modificare alcun collegamento elettrico, la proposta si arricchisce con il nuovissimo pGDx 7" che porta  il terminale macchina ad un nuovo livello, estendendo la connettività tramite connessione WiFi (sia in modalità Access Point che Station). La gamma è completata dai display capacitivi 10" e 15" che garantiscono massimi livelli di performance.

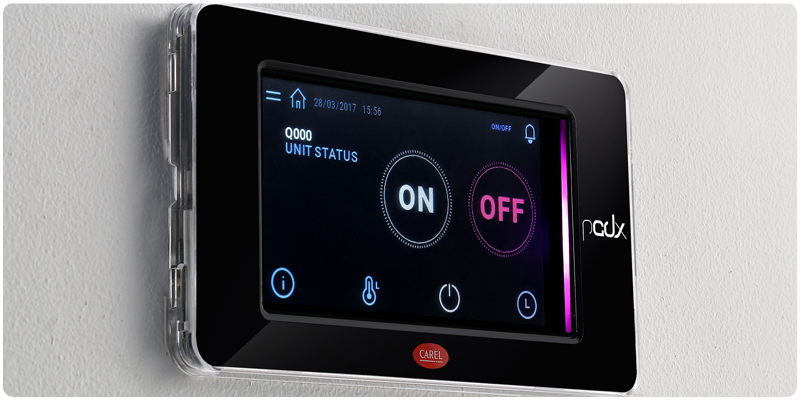

    Inoltre i diversi modelli, abbinati a specifici accessori, permettono l’installazione in molteplici applicazioni e ambienti; sia come terminale unità macchina da interno o esterno, sia come terminale ambiente.
    Tutti i display della nuova gamma CAREL sono programmabili grazie alla suite c.touch che permette una rapida conversione per progetti generati con la suite precedente (1tool touch editor per la programmazione di pGDTouch).


  • Plus

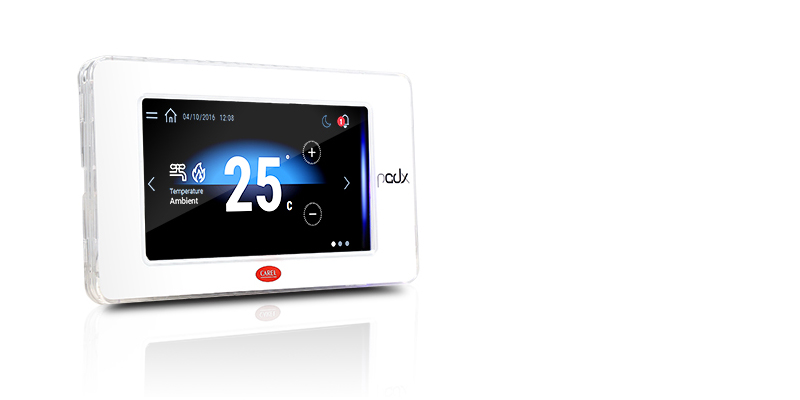

    Sonda integrata di temperatura e umidità

    Può condividere i valori letti sia con il display che con il controllo ad esso connesso. Questa nuova caratteristica porta vantaggi concreti per la soluzione terminale ambiente: è sufficiente montare un unico dispositivo, anziché due, per usufruire delle funzionalità di entrambi gli strumenti. [valido per 4.3” e 7”]

    Porta micro-USB

    frontale, nascosta tramite placchetta, per rendere l’accesso più agevole. [valido per 4.3” e 7”, full USB per 10” e 15”]

    Wifi

    Permette alla famiglia dei display macchina (4.3” e 7”) di comunicare in modalità wireless, sia con le reti di controlli che con eventuali dispositivi esterni. I display possono essere impiegati come Wireless Access Point (WAP) oppure come Wireless Client Station. Rendendo il controllo dei dati più agevole. [valido per 4.3” e 7”]

    Doppia porta Ethernet

    Permette di incrementare le funzioni di connettività e fruizione dei dati. Queste infatti possono essere configurate in due differenti modi: dualMAC e switch. [valido per 7”,10” e 15”]

    L’applicazione CONTROLLA

    Semplifica la lettura dei dati grazie alla connettività WiFi del display. Impiegando un proprio dispositivo mobile, tablet e/o smartphone, è possibile visualizzare le informazioni di interesse senza interazione diretta con il display, eliminando l’esigenza di recarsi frontalmente allo stesso.  [valido per 4.3” e 7”]





Documentazione
