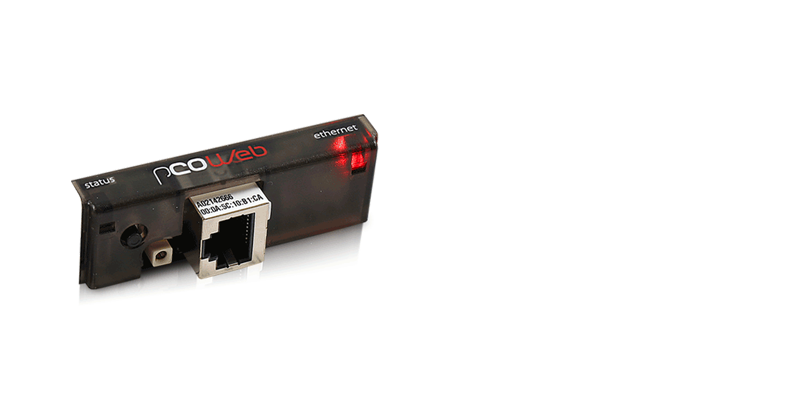

pCOWeb SE card
Caratteristiche generali
La scheda pCOWeb permette l'interfacciamento di pCO Sistema verso reti che utilizzano i protocolli del mondo HVAC basati sullo standard fisico Ethernet quali Bacnet IP, Modbus TCP/IP e SNMP.
BACnet è un protocollo di comunicazione per la building automation, basato sugli standard definiti dalla associazione Statunitense ASHRAE (American Society of Heating, Refrigerating and Air-Conditioning Engineers). Questi standard se seguiti permettono quindi ai vari produttori di realizzare dispositivi Bacnet e renderli interoperabili tra di essi nei vari sistemi. L'implementazione di questi standard viene verificata nei laboratori BTL (Bacnet Testing Laboratories) dell'associazione Bacnet. La scheda pCOWeb è stata testata con successo dai laboratori BTL. Sito web di riferimento : bacnet.org.
Modbus (modbus.org) è il protocollo più diffuso nel mondo HVAC/R, grazie alla sua semplicità di implementazione sotto tutti i sistemi di svillupo, il suo limitato utilizzo di risorse HW e SW del sistema. Sito web di riferimento : Modbus.org.
SNMP (Simple Network Management Protocol) è un protocollo per reti IP definito dalla Internet Architecture Board (IAB) al fine di definire le regola per scambiare informazioni tra diversi dispostivi della rete. Sito web di riferimento : snmplink.org.
La scheda possiede inoltre al suo interno un Web-Server, che permette di contenere le pagine HTML relative alla propria applicazione e utilizzare quindi un browser per la telegestione dell'impianto. Dispone poi di un logger interno per la creazione di storici (file .CSV) di 20 variabili e di un grafico di 5 variabili (file . SVG). Tali file possono essere ricevuti giornalmente via e-mail.
E' possibile, aggiornare l'applicativo a bordo del pCO da una postazione remota attraverso la rete Ethernet.
Il sistema operativo LINUX embedded permette l'inserimento di applicazioni (plug-in) sviluppabili dall'utilizzatore per soddisfare le proprie esigenze.
La scheda pCOWeb è compatibile con tutta la gamma dei controllori di pCOSistema che possiedono l'alloggiamento per la scheda BMS: Supernode, pCOXs, pCO1, pCO3, pCO5 Compact, pCO5, pCO5+
Documentazione
Tecnica
-
Fogli istruzione
* Le voci sono ordinate per data
Codice Descrizione Lingua Data * Versione Codice +050003243 Descrizione PCO1***WD0 - pCOWeb - Scheda di interfaccia Ethernet per pCO* / Ethernet interface board for pCO* Lingua ENG ITA Data 19/06/2018 Versione 1.1 Codice +050003244 Descrizione PCO1***WD0 - pCOWeb - Carte d’interface Ethernet pour pCO* / Ethernet-Netzwerkkarte für pCO* Lingua FRE GER Data 19/06/2018 Versione 1.1 -
Manuali
* Le voci sono ordinate per data
Codice Descrizione Lingua Data * Versione Codice +030220966 Descrizione pCOWeb Lingua ENG Data 18/09/2018 Versione 1.2
Immagini
-
Immagini ad alta risoluzione
* Le voci sono ordinate per data
Codice Descrizione Lingua Data * Versione Codice PH17LPC303-pCOWEB Descrizione CAREL pCOWeb SE card - BMS (Building Management System) - Connectivity Lingua ALL Data 17/03/2022 Versione R.0
