ultimateSAM
Caratteristiche generali

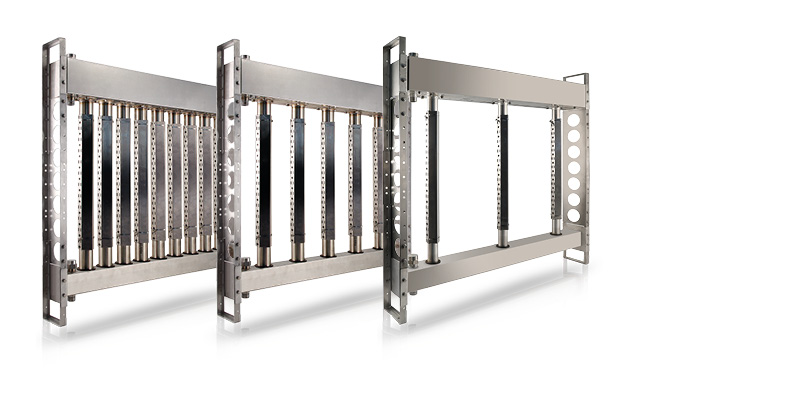

Multilancia (SAB/SAT)
Il sistema ultimateSAM può utilizzare sia vapore proveniente da una rete in pressione che da un generatore a pressione atmosferica (umidificatore). Nel caso di alimentazione da rete di vapore in pressione, il fluido arriva al distributore tramite una valvola di regolazione, attraverso la quale avviene un'espansione fino a pressione pressoché atmosferica. Nel caso di alimentazione con vapore a pressione atmosferica, ultimateSAM è collegato direttamente al produttore di vapore, in questo caso la modulazione della portata di vapore viene svolta direttamente dall'umidificatore.Per minimizzare la formazione di condensa, le lance per la distribuzione del vapore, sono state progettate con deflettori e ugelli così da assicurare l'immissione nella UTA/condotta di solo vapore secco.

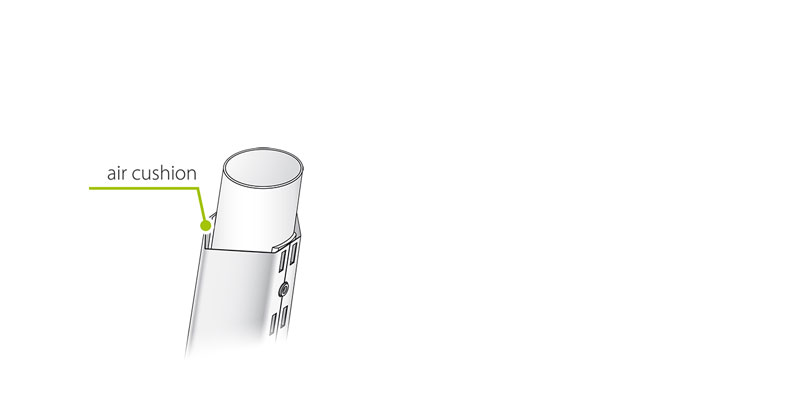

Le lance di distribuzione dell’aria verticali possono essere dotate di isolamento a cuscino d'aria così da ridurre sia il riscaldamento parassita dell'aria sia la formazione di condensa.
L'isolamento dei distributori prevede degli ugelli inseriti a pressione nei tubi che prelevano il vapore secco dal centro dei distributori stessi per evitare immissione di gocce di condensa nel flusso d'aria. I distributori non isolati non presentano invece gli ugelli.L'utilizzo dei modelli a lance isolate con ugelli permette di ridurre del 30% la condensa rispetto a quelli non isolati. In entrambi in casi, naturalmente, è garantita una breve distanza di assorbimento (dell'ordine di 200mm).

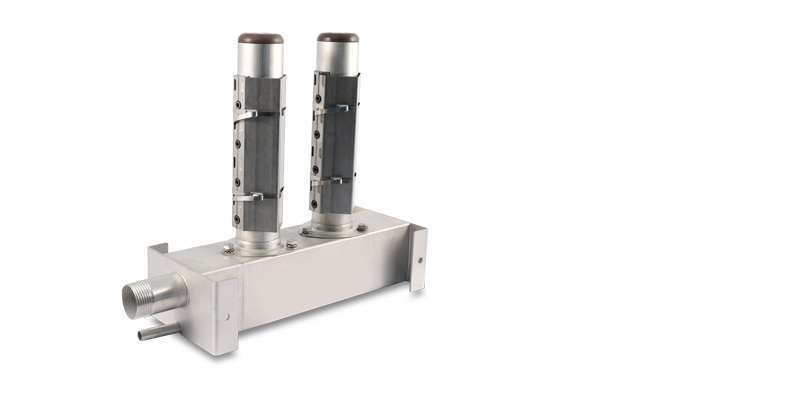

UltimateSAM compact (SAB**M*) Versione del distributore di vapore ultimateSAM appositamente progettata per condotte di piccole dimensioni. La versione più piccola ha 2 lance e può essere installata in condotte 300mm x 300 mm. ultimateSAM compact non necessita di kit di ingresso vapore o di kit per lo scarico condensa che sono integrati di serie nel prodotto. Nella versione compact le lance sono tutte isolate.
Lancia singola (SA0)

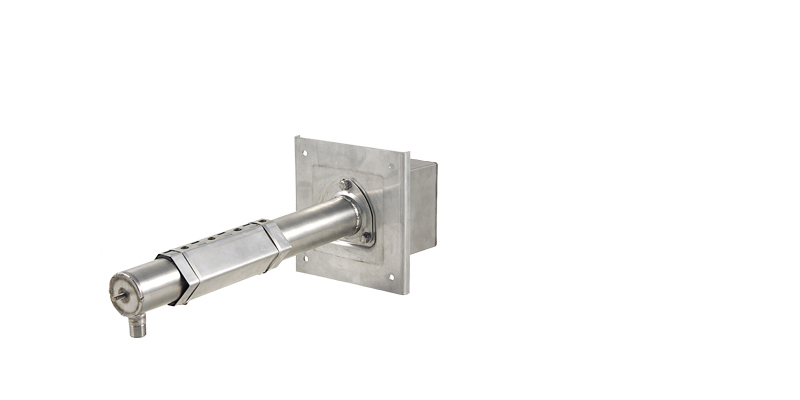

Può essere utilizzata per vapore in pressione o con vapore a pressione atmosferica. Il collettore in questo caso esegue la funzione di separatore di condensa essendo provvisto di deflettore interno, oltre che di scarico condensa. La singola lancia è prevista con isolamento e ugelli per ridurre la formazione di condensa e la distanza di assorbimento.
-
Plus
Efficienza energetica
Massimizza il risparmio energetico. I modelli con isolamento riducono il riscaldamento dell’aria e la formazione di condensa.
Precisione
Adatto per l’umidificazione di precisione grazie alla distribuzione uniforme del vapore in UTA/condotta e alle valvole che possono essere dotate di attuatore elettrico per una modulazione ancora più accurata.
Igiene e materiali
Realizzato in AISI 304, con componenti in tecnopolimero PPS (Ryton con temperatura di esercizio continuo di 220°C/428°F). Le guarnizioni a contatto con il vapore sono in silicone per alta temperatura (150°C/300°F max) o in EPDM se non a contatto con il vapore.
