compactSteam
Caratteristiche generali
compactSteam è la proposta CAREL per l'umidificazione di ambienti residenziali di prestigio e di studi professionali o esercizi commerciali di piccole e medie dimensioni.
compactSteam è un umidificatore ad elettrodi immersi le cui principali caratteristiche sono:- design elegante e discreto, facile da inserire in ogni ambiente;

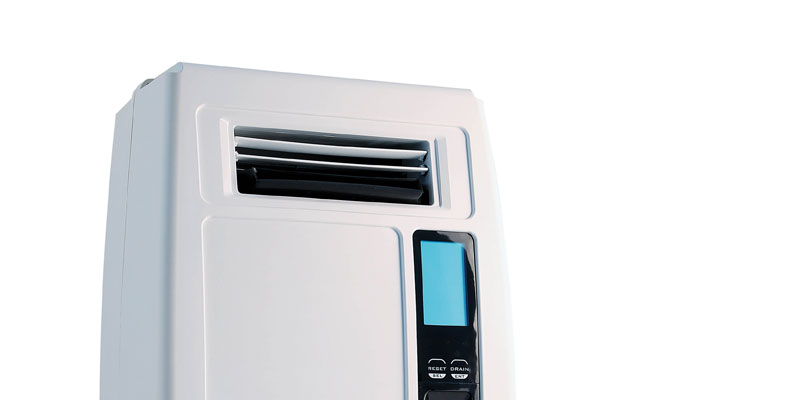

- distributore di vapore integrato silenzioso, con alette orientabili;
- grande display LCD grafico di immediata comprensione;
- funzionalità, sicurezza e facilità d'uso ai massimi livelli di mercato;
- modelli da 1,6 a 5,4 kg/h;
- le connessioni elettriche e idrauliche possono essere completamente nascoste alla vista, e la temperatura dell'acqua di scarico non supera i 60 °C.
Inoltre, se non c'è richiesta di umidità per più di 3 giorni consecutivi, l'acqua viene automaticamente scaricata per la massima igienicità.

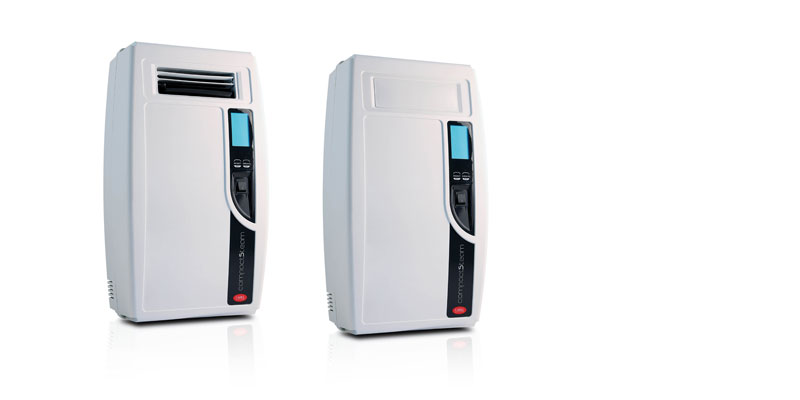

È disponibile anche una versione senza distributore integrato per la distribuzione del vapore in condotta.
Controllo
Il sofisticato controllo a microprocessore gestisce in modo automatico tutte le funzioni della macchina, e include un sistema di autodiagnosi con semplici e intuitive indicazioni sia numeriche sia a icone sul grande display LCD.
Il controllo include sia un ingresso ON/OFF sia uno proporzionale 0…10 V, un ingresso di abilitazione remota, un relè di allarme, un ingresso per sensore di flusso e un'uscita con alimentazione 24 V. La produzione di vapore è modulata in modo continuo dal 20% a potenza massima, mentre il livello dell'acqua è controllato da una elettrovalvola di riempimento e una pompa di scarico.
La regolazione dell'umidità ambiente è gestita da un umidostato esterno (per esempio clima) che, alimentato dal compactSteam, può pilotarlo in modo proporzionale per una regolazione ancora più precisa e confortevole dell'umidità.
CARATTERISTICHE TECNICHE
Produzione di vapore: 1,6...5,4 kg/h (1 cilindro)
Alimentazione:
CH*01V1*, CH*02V1*: 110 Vac monofase (-15…10%) 50/60 Hz
CH*01V2*, CH*02V2*, CH*03V2*, CH*05V2: 208/230 Vac monofase (-15…10%) 50/60 Hz
Potenza elettrica: 1,2...3,9 kW
Pressione del vapore (Pa): ventilatore integrato: 400; condotta: 1000
Tubo di vapore: Ø 22 mm
Condizioni di funzionamento: 1T40 °C, 10…90% rH non condensante
Condizioni di immagazzinamento: -10T70 °C, 5…95% rH non condensante
Grado di protezione: IP20-
Plus
- design elegante e discreto
- capacità massima selezionabile a passi del 5%;
- controllo proporzionale 0…10 V e modulazione 20…100%;
- gestione automatica della concentrazione dell'acqua e schiuma;
- ingresso di abilitazione remota e relé di allarme;
- scarico automatico dell'acqua dopo 3 giorni di inattività
- contatore funzionamento cilindro, resettabile.
