humiFog Direct
Caratteristiche generali

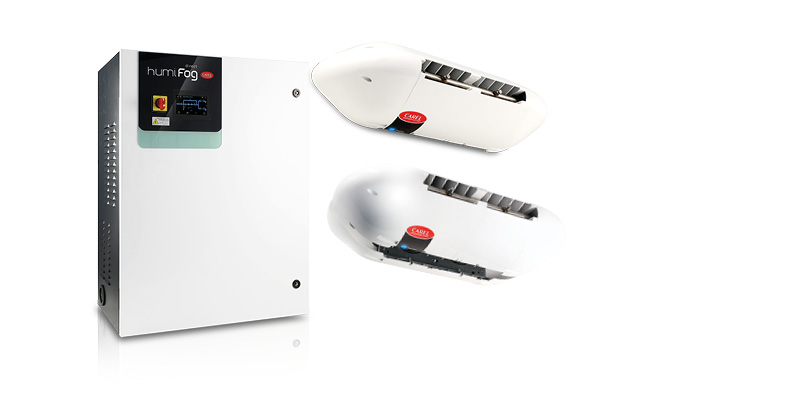

humiFog direct è la nuova soluzione CAREL dedicata all’umidificazione adiabatica in ambiente.
humiFog direct è un atomizzatore ad alta pressione, in grado di imprimere all’acqua la pressione costante di 70 bar. Grazie alle nuove testate ventilanti, l’ acqua è atomizzata in gocce finissime che vengono distribuite in ambiente. Il potente flusso dei loro ventilatori aiuta l’assorbimento spontaneo delle nebulizzazione nell’aria. Questo permette di controllare l’umidità relativa proprio dove è richiesto, e, di sfruttare gli effetti del raffrescamento evaporativo, che aiuta ad “assorbire” il calore generato dai macchinari all’interno degli ambienti produttivi, e ad abbassare la temperatura con bassissimi consumi energetici.
humiFog direct allarga la “famiglia” degli atomizzatori ad alta pressione humiFog, ampliandone il range di capacità disponibili, e introducendo un bagaglio di nuove funzionalità, che rendono questo prodotto ancora più facile da installare e semplice da usare. Il cabinet di controllo racchiude tutto ciò che serve al suo interno. Oltre alla pompa e al controllore elettronico, all’interno trovano posto anche le valvole di attivazione e drenaggio dei circuiti che alimentano le diverse zone. I tempi e costi di installazione sono ridotti al minimo, perché non è più necessario realizzare fastidiosi cablaggi sul campo. L’igienicità del sistema è garantita grazie ai cicli di lavaggio automatizzati e all’uso di acqua demineralizzata, che consente di distribuire in ambiente acqua sempre fresca e pulita.Grazie al controllore di nuova generazione cpHC, humiFog direct è all’avanguardia rispetto a tutti gli altri prodotti della concorrenza per le funzionalità di connettività.
Il web server permette di accedere a tutte le funzionalità della macchina restando comodamente di fronte al proprio PC, Tablet o Smartphone. Se invece l’unità è inserita in un impianto controllato da un sistema esterno di supervisione o building automation, i protocolli Modbus e Bacnet sono già integrati, e disponibili sia per la comunicazione tramite seriale o porta ethernet. È possibile anche il controllo da remoto abilitando il servizio tERA.
humiFog DIRECT diventa quindi la soluzione ideale per il controllo dell’umidità relativa nelle applicazioni industriali come l’industria della carta, della stampa, del legno, oppure nelle applicazioni di conservazione dei prodotti e nelle barricaie.
-
Plus
Facilità di installazione
Il cabinet di controllo, le nuove testate ventilanti e i kit di tubi flessibili a connessione rapida permettono di realizzare l’impianto con una rapidità estrema, anche da personale meno esperto e senza attrezzature particolari.
Bassi consumi energetici
L’evaporazione spontanea delle gocce d’acqua nell’aria sottrae calore sensibile all’ambiente (0.69 kW per ogni litro di acqua evaporato), con soli 4 watt di energia elettrica per ogni litro di acqua atomizzata.
Massima igiene
Le procedure automatiche di lavaggio e riempimento dei circuiti e l’accoppiamento con sistemi di trattamento dell’acqua ad osmosi inversa consentono di diffondere in ambiente acqua sempre fresca e pulita.
Connettività
Monitoraggio locale del sistema tramite PC, Tablet e Smartphone grazie al Web server integrato. La comunicazione con i principali sistemi di Building Automation è facilitata grazie ai protocolli di comunicazione Modbus e BACnet disponibili sia su porta seriale che su porta Ethernet.
Documentazione
Tecnica
-
File BIM
* Le voci sono ordinate per data
Codice Descrizione Lingua Data * Versione Codice BIM files humiFog direct Descrizione Lingua ALL Data 11/03/2020 Versione R0 -
Manuali
* Le voci sono ordinate per data
Codice Descrizione Lingua Data * Versione Codice +0300073IT Descrizione humiFog direct Lingua ITA Data 29/03/2022 Versione 1.4 Codice +0300073EN Descrizione humiFog direct Lingua ENG Data 29/03/2022 Versione 1.4 Codice +0300073FR Descrizione humiFog direct Lingua FRE Data 29/03/2022 Versione 1.4 Codice +0300073DE Descrizione humiFog direct Lingua GER Data 29/03/2022 Versione 1.4 Codice +0300073ES Descrizione humifog direct Lingua SPA Data 29/03/2022 Versione 1.4 Codice +0300073SV Descrizione humiFog direct Lingua SWE Data 29/03/2022 Versione 1.4 Codice +0300073RU Descrizione humiFog direct Руководство пользователя Lingua RUS Data 29/03/2022 Versione 1.4 -
Voci di capitolato
* Le voci sono ordinate per data
Codice Descrizione Lingua Data * Versione Codice humiFog UA _DE Descrizione Lingua GER Data 30/04/2021 Versione R0 Codice humiFog UA _EN Descrizione Lingua ENG Data 30/04/2021 Versione R0 Codice humiFog UA_ ITA Descrizione Lingua ITA Data 29/04/2021 Versione R0 Codice humiFog UA _FR Descrizione Lingua FRE Data 29/04/2021 Versione R0 Codice humiFog UA _ES Descrizione Lingua SPA Data 29/04/2021 Versione R0
Commerciale
-
Depliant
* Le voci sono ordinate per data
Codice Descrizione Lingua Data * Versione Codice +3000120ZH Descrizione Lingua CHI Data 12/07/2021 Versione 2.0 Codice +3000120IT Descrizione humiFog direct la soluzione per l’umidificazione che migliora il tuo business Lingua ITA Data 07/05/2019 Versione 2.0 Codice +3000120EN Descrizione humiFog direct the humidification solution that improves your business Lingua ENG Data 07/05/2019 Versione 2.0 Codice +3000120ES Descrizione humiFog direct la solución para la humectación que mejora tu negocio Lingua SPA Data 07/05/2019 Versione 2.0 Codice +3000120FR Descrizione humiFog direct la solution de l'humidification qui gonfle vos affaires Lingua FRE Data 07/05/2019 Versione 2.0 Codice +3000120DE Descrizione humiFog direct Ihre Befeuchtungslösung für mehr Business Lingua GER Data 07/05/2019 Versione 2.0 Codice +3000120RU Descrizione humiFog direct увлажнитель для повышения эффективности производства Lingua RUS Data 07/05/2019 Versione 2.0 Codice +3000120BG Descrizione humiFog direct Решението за овлажняване, което прави Вашия бизнес по-добър Lingua Data 07/05/2019 Versione 2.0 Codice +3000120NL Descrizione humiFog direct De bevochtigingsoplossing die uw productie verbeterd Lingua DUT Data 07/05/2019 Versione 2.0 Codice +3000173EN Descrizione Solutions for the tobacco industry Excellence in humidity control and monitoring Lingua ENG Data 18/04/2018 Versione 1.0 Codice +3000173IT Descrizione Soluzioni per l’industria del tabacco L’eccellenza per il controllo e il monitoraggio dell’umidità Lingua ITA Data 18/04/2018 Versione 1.0 -
Documentazione correlata
* Le voci sono ordinate per data
Codice Descrizione Lingua Data * Versione Codice +3000247EN Descrizione Printing industry - Highly efficient solutions for eco-sustainable printing processes Lingua ENG Data 21/05/2024 Versione 1.0 Codice +3000247IT Descrizione Industria della stampa - Soluzioni ad alta efficienza per processi di stampa eco-sostenibili Lingua ITA Data 21/05/2024 Versione 1.0 Codice +3000224IT Descrizione Educational - Programma corsi di formazione CAREL per utilizzare nel modo migliore tecnologie e sistemi delle applicazioni HVAC/R Lingua ITA Data 13/03/2024 Versione 2.1 Codice +3000224EN Descrizione Educational - MakeCAREL’s program of training courses to make the best use of HVAC/R application technologies and systems Lingua ENG Data 13/03/2024 Versione 2.1 Codice +3000224FR Descrizione Educational - Programme de formation CAREL pour une utilisation optimale des technologies et des systèmes dans les applications HVAC/R Lingua FRE Data 15/12/2023 Versione 2.0 Codice +3000054ES Descrizione Soluciones para el ahorro energético en data center Lingua SPA Data 26/05/2023 Versione 3.0 Codice +3000223IT Descrizione Soluzione completa di servizi dedicata agli umidificatori CAREL Lingua ITA Data 21/12/2021 Versione 1.0 Codice +3000223EN Descrizione Complete services solution for CAREL humidifiers Lingua ENG Data 21/12/2021 Versione 1.0 Codice +3000223ES Descrizione Solución completa de servicios dedicada a los humidificadores CAREL Lingua SPA Data 21/12/2021 Versione 1.0 Codice +3000223FR Descrizione Solution complète de services pour les humidificateurs CAREL Lingua FRE Data 21/12/2021 Versione 1.0 Codice +3000223PL Descrizione Kompletne rozwiązanie serwisowe dla nawilżaczy CAREL Lingua POL Data 21/12/2021 Versione 1.0 Codice +3000018IT Descrizione L’umidità è importante! Umidificatori CAREL, una soluzione per ogni richiesta Lingua ITA Data 15/09/2020 Versione 4.1 Codice +3000018DE Descrizione Die Feuchte zählt! CAREL-Befeuchter, eine Lösung für jedes Anliegen. Lingua GER Data 15/09/2020 Versione 4.1 Codice +3000018EN Descrizione Humidity matters! CAREL humidifiers, a solution for every need Lingua ENG Data 15/09/2020 Versione 4.1 Codice +3000018ES Descrizione ¡La humedad es importante! Humidificadores CAREL, una solución para cada necesidad Lingua ENG SPA Data 15/09/2020 Versione 4.1 Codice +3000018PL Descrizione Nawilżanie ma znaczenie! Rozwiązania CAREL dla twoich potrzeb nawilżania Lingua POL Data 15/09/2020 Versione 4.1 Codice +3000193IT Descrizione Umidificazione diretta: Soluzioni all’avanguardia per ambienti industriali e commerciali Lingua ITA Data 15/11/2019 Versione 1.1 Codice +3000193EN Descrizione Direct humidification: Advanced solutions for industrial and commercial environments Lingua ENG Data 15/11/2019 Versione 1.1 Codice +3000193DE Descrizione Direkte Raumbefeuchtung Innovative Lösungen für die Industrie und den Handel Lingua GER Data 15/11/2019 Versione 1.1 Codice +3000193ES Descrizione Humectación directa Soluciones avanzadas para ambientes industriales y comerciales Lingua SPA Data 15/11/2019 Versione 1.1 Codice +3000193NL Descrizione Directe bevochtiging Geavanceerde oplossingen voor industriële en commerciële omgevingen Lingua DUT Data 15/11/2019 Versione 1.1 -
Success Story
* Le voci sono ordinate per data
Codice Descrizione Lingua Data * Versione Codice +4000066IT Descrizione Stop ai fermi macchina in Ferrarelle La soluzione CAREL in ambiente Lingua ITA Data 07/02/2018 Versione 1.0 Codice +4000066EN Descrizione No more machinery downtime at Ferrarelle CAREL’s in-room solution Lingua ENG Data 07/02/2018 Versione 1.0
Immagini
-
Immagini ad alta risoluzione
* Le voci sono ordinate per data
Codice Descrizione Lingua Data * Versione Codice humiFog Direct_2019_gamma_2 Descrizione CAREL-Pressurised water humidifier-Adiabatic Humidifier Lingua ALL Data 01/07/2021 Versione R.0
