humiSonic compact

Caratteristiche generali
Gli umidificatori adiabatici ad ultrasuoni della gamma humiSonic sono costituiti da un piccolo serbatoio per l'acqua e da trasduttori piezoelettrici installati nella parte inferiore del serbatoio stesso. La membrana del trasduttore oscilla ad una frequenza altissima (1,65 milioni di volte al secondo), generando una serie di onde di pressione, creando quindi una colonna di goccioline d'acqua finissime.
Con la tecnologia ad ultrasuoni si riescono ad ottenere le gocce più piccole in assoluto di tutta la gamma di umidificatori adiabatici (diametro circa 5 µm).
Un leggero flusso di aria forzata dato dal ventilatore a bordo macchina trascina poi la nebbiolina in ambiente. Le elettrovalvole di carico e di scarico consentono cicli di lavaggio del serbatoio e scarico per inattività. La plastica del serbatoio arricchita di ioni argento è un'ulteriore garanzia di igienicità. La scheda elettronica integrata permette un controllo preciso del funzionamento e dell'umidità prodotta, consentendo anche connettività con sonde, sistemi di controllo e di supervisione (protocollo di comunicazione Modbus e Carel), nonché, con l'ausilio di un display opzionale, un'interfaccia utente completa ed intuitiva.

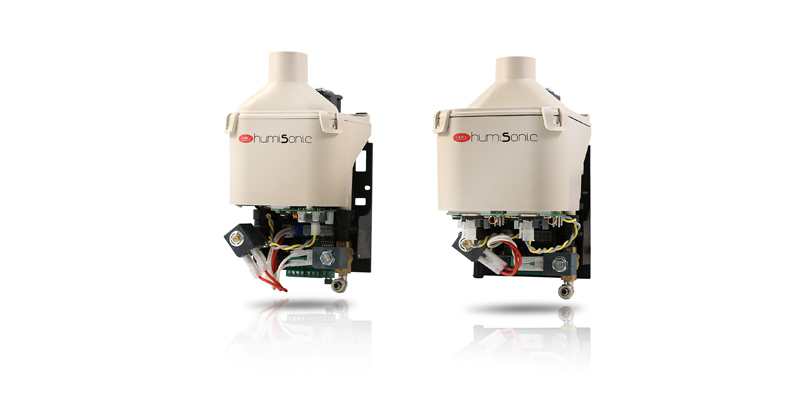

Questo prodotto è disponibile in due taglie: la versione da 0,5 l/h, che grazie al suo ingombro ridotto è indicata per installazioni su fan coil, e la versione da 1,0 l/h, indicata per applicazioni di carattere più generale. A tal proposito, a corredo del prodotto, viene fornita una serie di accessori atti a semplificarne l'installazione e la distribuzione. humiSonic può funzionare sia con acqua demineralizzata sia con acqua di rete.
-
Plus
- scheda elettronica integrata per un controllo preciso ed un'interfaccia completa
- massima modulazione, adatto per installazioni di precisione
- valvole di carico e scarico che permettono cicli di lavaggio e scarico per inattività gestiti in automatico
- igiene garantita anche dagli ioni argento
- dimensioni compatte e gamma di accessori completa per agevolare installazione e distribuzione
- consumo energetico trascurabile
- versatilità di utilizzo in molteplici applicazioni
Video
Documentazione
Tecnica
-
Disegni 2D/3D
* Le voci sono ordinate per data
Codice Descrizione Lingua Data * Versione Codice 2d-3d humiSonic_UU01F.zip Descrizione 2D-3D drawings Lingua ALL Data 20/10/2017 Versione R0 Codice 2d-3d humiSonic_UU01G.zip Descrizione 2D-3D drawings Lingua ALL Data 20/10/2017 Versione R0 -
File BIM
* Le voci sono ordinate per data
Codice Descrizione Lingua Data * Versione Codice BIM files humiSonic compact Descrizione Lingua ALL Data 11/03/2020 Versione R0 -
Fogli istruzione
* Le voci sono ordinate per data
Codice Descrizione Lingua Data * Versione Codice +050001800 Descrizione humiSonic - Master / Slave Lingua ENG ITA Data 20/03/2013 Versione 1.1 Codice +050001820 Descrizione Sensore di corrente / Current sensor (TAM) Lingua ENG ITA Data 04/03/2013 Versione 1.0 -
Manuali
* Le voci sono ordinate per data
Codice Descrizione Lingua Data * Versione Codice +0300059FD Descrizione Humisonic Humidificateur ultrasons Ultraschallvernebler Lingua FRE GER Data 24/10/2022 Versione 1.7 Codice +0300059IE Descrizione humiSonic Umidificatori ultrasuoni Ultrasound humidifier Lingua ENG ITA Data 24/10/2022 Versione 1.7 Codice +0300059ES Descrizione Humidificador ultrasónico para fan coil Lingua SPA Data 24/10/2022 Versione 1.7 Codice +0300059PT Descrizione Umidificadores de ultrassons User manual Ultrasound humidifier Lingua POR Data 24/10/2022 Versione 1.7 Codice +0300059CS Descrizione Ultrazvukový zvlhčovač pro jednotky fancoil Lingua CZE ENG Data 24/10/2022 Versione 1.7 Codice +0300059RU Descrizione Ультразвуковой увлажнитель для фанкойлов Lingua RUS Data 24/10/2022 Versione 1.7 Codice +0300056CS Descrizione Humisonic Ultrazvukový zvlhčovač pro jednotky fancoil Lingua CZE Data 24/06/2015 Versione 1.5 Codice +0300056DE Descrizione humiSonic - Ultraschallvernebler für Gebläsekonvektoren Lingua GER Data 24/06/2015 Versione 1.5 Codice +0300056EN Descrizione humiSonic - Ultrasound humidifier for fan coils Lingua ENG Data 24/06/2015 Versione 1.5 Codice +0300056ES Descrizione humiSonic - Humidificador ultrasónico para fan coil Lingua SPA Data 24/06/2015 Versione 1.5 Codice +0300056FR Descrizione humiSonic - Humidificateur ultrasons pour ventilo-convecteur Lingua FRE Data 24/06/2015 Versione 1.5 Codice +0300056IT Descrizione humiSonic - Umidificatore ultrasuoni per fan coil Lingua ITA Data 24/06/2015 Versione 1.5 Codice +0300056RU Descrizione Ультразвуковой увлажнитель для фанкойлов Lingua RUS Data 24/06/2015 Versione 1.5 Codice +0300056ZH Descrizione Humisonic 超声波加湿器 Lingua CHI Data 15/01/2013 Versione 1.2
Commerciale
-
Depliant
* Le voci sono ordinate per data
Codice Descrizione Lingua Data * Versione Codice +3000103IT Descrizione humiSonic: Umidificatori adiabatici a ultrasuoni Lingua ITA Data 31/10/2019 Versione 2.0 Codice +3000103EN Descrizione humiSonic Adiabatic ultrasonic humidifiers Lingua ENG Data 31/10/2019 Versione 2.0 Codice +3000103FR Descrizione humiSonic Humidificateurs adiabatiques à ultrasons Lingua FRE Data 31/10/2019 Versione 2.0 Codice +3000103DE Descrizione humiSonic Adiabatische Ultraschallvernebler Lingua GER Data 31/10/2019 Versione 2.0 Codice +3000103ES Descrizione humiSonic Humidificadores adiabáticos por ultrasonidos Lingua SPA Data 31/10/2019 Versione 2.0 Codice +3000103PT Descrizione humiSonic Umidificadores adiabáticos de ultrassons Lingua POR Data 31/10/2019 Versione 2.0 Codice +3000103FI Descrizione humiSonic Adiapaattiset ultraäänikostuttimet Lingua FIN Data 31/10/2019 Versione 2.0 Codice +3000103RU Descrizione humiSonic Адиабатические и ультразвуковые увлажнители воздуха Lingua Data 31/10/2019 Versione 2.0 Codice +3000103PL Descrizione humiSonic - Adiabatyczne nawilżacze ultradźwiękowe Lingua POL Data 31/10/2019 Versione 2.0 Codice +3000103NL Descrizione humiSonic Ultrasone bevochtiging Lingua DUT Data 30/10/2019 Versione 2.0 Codice +3000173EN Descrizione Solutions for the tobacco industry Excellence in humidity control and monitoring Lingua ENG Data 18/04/2018 Versione 1.0 Codice +3000173IT Descrizione Soluzioni per l’industria del tabacco L’eccellenza per il controllo e il monitoraggio dell’umidità Lingua ITA Data 18/04/2018 Versione 1.0 Codice +3000103ZH Descrizione humiSonic 绝热式超声波加湿器 Lingua CHI Data 01/11/2015 Versione 1.0 -
Documentazione correlata
* Le voci sono ordinate per data
Codice Descrizione Lingua Data * Versione Codice +3000018IT Descrizione L’umidità è importante - Umidificatori CAREL, una soluzione per ogni richiesta Lingua ITA Data 15/10/2024 Versione 5.0 Codice +3000018DE Descrizione Die Feuchte zählt - CAREL-Befeuchter, eine Lösung für jedes Anliegen Lingua GER Data 15/10/2024 Versione 5.0 Codice +3000018EN Descrizione Humidity matters - CAREL humidifiers, a solution for every need Lingua ENG Data 15/10/2024 Versione 5.0 Codice +3000018ES Descrizione ¡La humedad es importante - Humidificadores CAREL, una solución para cada necesidad Lingua ENG SPA Data 15/10/2024 Versione 5.0 Codice +3000018FR Descrizione L’humidité est importante - Les humidificateurs CAREL, une solution pour chaque application Lingua FRE Data 15/10/2024 Versione 5.0 Codice +3000018NL Descrizione Bevochtiging is belangrijk - CAREL oplossingen voor uw bevochtigingsbehoefte Lingua DUT Data 15/10/2024 Versione 5.0 Codice +3000247EN Descrizione Printing industry - Highly efficient solutions for eco-sustainable printing processes Lingua ENG Data 21/05/2024 Versione 1.0 Codice +3000247IT Descrizione Industria della stampa - Soluzioni ad alta efficienza per processi di stampa eco-sostenibili Lingua ITA Data 21/05/2024 Versione 1.0 Codice +3000247FR Descrizione Industrie de l’imprimerie - Nos solutions efficaces et éco-durables pour les métiers de l’impression Lingua FRE Data 21/05/2024 Versione 1.0 Codice +3000224IT Descrizione Educational - Programma corsi di formazione CAREL per utilizzare nel modo migliore tecnologie e sistemi delle applicazioni HVAC/R Lingua ITA Data 13/03/2024 Versione 2.1 Codice +3000224EN Descrizione Educational - MakeCAREL’s program of training courses to make the best use of HVAC/R application technologies and systems Lingua ENG Data 13/03/2024 Versione 2.1 Codice +3000192DE Descrizione Cella Range - Lösungen für Kühlräume Lingua GER Data 20/12/2023 Versione 2.5 Codice +3000224FR Descrizione Educational - Programme de formation CAREL pour une utilisation optimale des technologies et des systèmes dans les applications HVAC/R Lingua FRE Data 15/12/2023 Versione 2.0 Codice +3000054IT Descrizione Soluzioni per il risparmio energetico nei data center Lingua ITA Data 30/05/2023 Versione 3.0 Codice +3000054EN Descrizione Energy saving solutions for data centers Lingua ENG Data 26/05/2023 Versione 3.0 Codice +3000223IT Descrizione Soluzione completa di servizi dedicata agli umidificatori CAREL Lingua ITA Data 21/12/2021 Versione 1.0 Codice +3000223EN Descrizione Complete services solution for CAREL humidifiers Lingua ENG Data 21/12/2021 Versione 1.0 Codice +3000223ES Descrizione Solución completa de servicios dedicada a los humidificadores CAREL Lingua SPA Data 21/12/2021 Versione 1.0 Codice +3000223FR Descrizione Solution complète de services pour les humidificateurs CAREL Lingua FRE Data 21/12/2021 Versione 1.0 Codice +3000223PL Descrizione Kompletne rozwiązanie serwisowe dla nawilżaczy CAREL Lingua POL Data 21/12/2021 Versione 1.0 Codice +3000054DE Descrizione Energiesparlösungen für Rechenzentren Lingua GER Data 11/10/2016 Versione 2.0 Codice +3000054ZH Descrizione 数据中心节能解决方案 Lingua CHI Data 11/10/2016 Versione 2.0 Codice +3000018PT Descrizione A humidade é importante! Soluções CAREL para as suas necessidades de humidificação Lingua POR Data 19/02/2015 Versione 3.0 Codice +3000018ZH Descrizione 湿度问题! CAREL解决方案 满足您的加湿需求 Lingua CHI Data 19/02/2015 Versione 3.0 Codice +3000018SV Descrizione Fukt är viktigt! Med befuktare från CAREL inns det en lösning för alla behov Lingua SWE Data 01/10/2012 Versione 2.0 Codice +3000018FI Descrizione Kosteudella on merkitystä! CAREL kostuttimet, ratkaisu kostutustarpeisiin. Lingua FIN Data 01/10/2012 Versione 2.0 Codice +30U0018EN Descrizione Humidity matters! CAREL solutions for your humidification needs ( USA) Lingua ENG Data 01/10/2012 Versione 2.0 -
Success Story
* Le voci sono ordinate per data
Codice Descrizione Lingua Data * Versione Codice +4000063IT Descrizione Polo Museale di Castel Sant’Angelo: Sistema di monitoraggio, controllo ed umidificazione delle sale espositive Lingua ITA Data 18/10/2017 Versione 1.0 Codice +4000063DE Descrizione Nationalmuseum Engelsburg System für Überwachung, Regelung und Befeuchtung der Ausstellungsräume Lingua GER Data 18/10/2017 Versione 1.0 Codice +4000063EN Descrizione Castel Sant’Angelo museum complex: Monitoring, control and humidification system in the exhibit rooms. Lingua ENG Data 18/10/2017 Versione 1.0 Codice +4000063ES Descrizione Complejo museístico de Castel Sant’Angelo Sistema de monitorización, control y humectación de las salas expositoras. Lingua SPA Data 18/10/2017 Versione 1.0
Immagini
-
Immagini ad alta risoluzione
* Le voci sono ordinate per data
Codice Descrizione Lingua Data * Versione Codice PH15LUU306-humisonic-compact-range Descrizione CAREL humiSonic compact - Ultrasonic humidifier - Adiabatic humidifier Lingua ALL Data 30/09/2022 Versione R.0
