Hecu CO2

ECU70* ECU80*
Hecu CO2
  • Caratteristiche generali

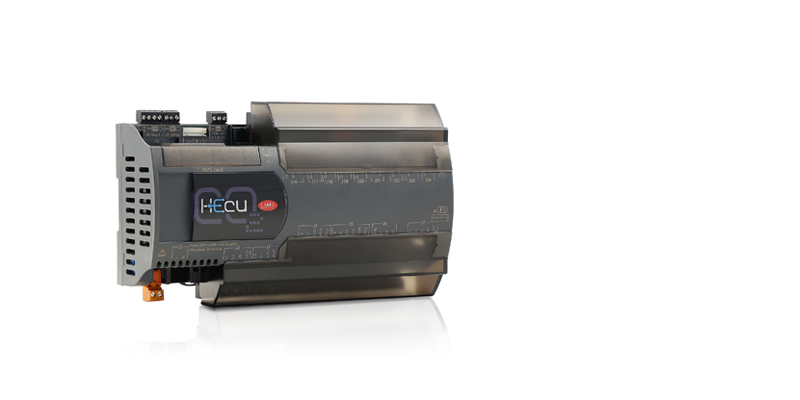

    Hecu è la High Efficiency Condensing Unit proposta da CAREL per unità moto condensanti disponibile nella variante per refrigeranti naturali che integra la gestione di compressori inverter DC per CO2.
    Grazie alla tecnologia inverter DC, Hecu sistema offre una reale modulazione della capacità frigorifera che consente di ottenere bassi consumi di energia soprattutto a carichi parziali. Queste elevate performance raggiungibili con la CO2 permettono di soddisfare sia la direttiva Eco-design sulle prestazioni energetiche che surclassare i limiti imposti dalla F-Gas Regulation nell'applicazione condensing unit.
    Hecu sistema si distingue nel panorama dei piccoli impianti per la refrigerazione commerciale per la comunicazione in tempo reale con le utenze frigorifere che consente di implementare logiche avanzate di ottimizzazione di sistema con setpoint dinamici ed un’estrema stabilità di regolazione che assicura una perfetta conservazione degli alimenti, riducendone gli sprechi.
    Alcune caratteristiche sono:

    • controllo di HPV e flash gas valve per la CO2, con massimizzazione dell'efficienza
    • gestione dell'olio con funzioni di lavaggio dell'evaporatore e speed boost
    • controllo del compressore in sicurezza con le funzionalità di Power+
    • modulazione costante della capacità frigorifera in base alla richiesta dei banchi frigo
    • configurazione semplificata grazie alla procedura di Wizard
    • facilità di utilizzo con menu chiari e intuitivi



    Attraverso i sistemi di supervisione CAREL è possibile monitorare ed ottimizzare il funzionamento di ciascun impianto, prevenire eventuali malfunzionamenti e pianificare gli interventi di assistenza per garantire un elevato livello di servizio.


  • Plus

    • Tutta l'esperienza CAREL nella gestione della CO2, combinata alla tecnologia DC
      Hecu gestisce tutto ciò di cui un impianto transcritico ha bisogno, dalla valvola di flash alla valvola di alta pressione, con algoritmi avanzati per massimizzare l'efficienza di funzionamento in sinergia con la modulazione offerta dalla tecnologia DC (25-100% capacità)
    • Integrazione con i banchi frigo
      Costante comunicazione per avere setpoint dinamici, minimizzare i consumi e stabilizzare la temperatura
    • Solida affidabilità del sistema
      Controllo sicuro dei compressori con il driver DC Power+, funzioni specifiche per la gestione dell'olio
    • Conservazione ottimale degli alimenti
      La modulazione continua di compressore e valvole elettroniche EEV permette un eccellente mantenimento della temperatura nei banchi: +-0,3°C
    • Supervisione locale e remota
      Gestione in cloud dei sistemi frigoriferi con boss e servizi digitali RED
    • Gestione integrata all-in-one di celle frigo
      DC Cella è la combinazione Hecu+UltraCella con tutti i vantaggi di una sinergia che porta rapidità di installazione, semplicità di utilizzo e performance ottimizzate


Documentazione

Technical

  • Fogli istruzione
    Codice Descrizione Lingua Data * Versione
    Codice +050001880

    Descrizione HECU - sistema requirements

    Lingua ENG

    Data 19/01/2021

    Versione 1.2

    Codice +050001885

    Descrizione HECU - CONSIDERATIONS ABOUT OIL RETURN

    Lingua ENG

    Data 19/01/2021

    Versione 1.1

    Codice +050001890

    Descrizione HECU - SUCTION PIPE SIZING (multi-split confi guration)

    Lingua ENG

    Data 19/01/2021

    Versione 1.2

    Codice +050001592

    Descrizione μPCII- Controllo programmabile integrato con e senza cover - μPCII- Programable built-in controller with and without cover

    Lingua ENG  ITA

    Data 10/12/2018

    Versione 1.2

    Codice +050001835

    Descrizione Hecu Tabella compressori DC disponibili / DC compressor availability table

    Lingua ENG  ITA

    Data 27/08/2018

    Versione 1.4

  • Quick Guide
    Codice Descrizione Lingua Data * Versione
    Codice +050001842

    Descrizione HECU CO2 sistema commissioning quick guide

    Lingua ENG

    Data 14/05/2019

    Versione 1.0

  • Manuali
    Codice Descrizione Lingua Data * Versione
    Codice +0300085IT

    Descrizione Hecu Sistema CO2 High efficiency condensing unit

    Lingua ITA

    Data 07/05/2019

    Versione 2.2

    Codice +0300085EN

    Descrizione Hecu System CO2 High efficiency condensing unit

    Lingua ENG

    Data 07/05/2019

    Versione 2.2

    Codice +0300085DE

    Descrizione HECU SISTEMA CO2 High efficiency condensing unit

    Lingua GER

    Data 07/05/2019

    Versione 2.2

    Codice +0300085FR

    Descrizione HECU SISTEMA CO2 High efficiency condensing unit

    Lingua FRE

    Data 07/05/2019

    Versione 2.2


Commercial

  • Application Note
    Codice Descrizione Lingua Data * Versione
    Codice +4000075EN

    Descrizione Hecu Sistema: DC technology and EEV benchmarking case study in cooperation with Fraunhofer ISE

    Lingua ENG

    Data 30/04/2020

    Versione 1.1

    Codice +4000075IT

    Descrizione Hecu sistema. Analisi comparativa delle tecnologie DC ed EEV in collaborazione con Fraunhofer ISE

    Lingua ITA

    Data 30/04/2020

    Versione 1.1

    Codice +4000062EN

    Descrizione Condensing units: scenario in Europe

    Lingua ENG

    Data 28/09/2017

    Versione 1.0

    Codice +4000028EN

    Descrizione Hecu sistema The real capacity modulation for C-Stores

    Lingua ENG

    Data 15/03/2016

    Versione 1.0

    Codice +4000028IT

    Descrizione Hecu sistema La reale modulazione di capacità per C-Stores

    Lingua ITA

    Data 15/03/2016

    Versione 1.0

  • White Paper
    Codice Descrizione Lingua Data * Versione
    Codice +4000058EN

    Descrizione Types of electrical protection when using inverters. Use of RCDs in diff erent types of networks

    Lingua ENG

    Data 21/12/2017

    Versione 1.0

    Codice +4000058IT

    Descrizione Tipi di protezione elettrica quando si usano inverter. Uso degli RCDs nelle diverse tipologie di rete.

    Lingua ITA

    Data 21/12/2017

    Versione 1.0

  • Depliant
    Codice Descrizione Lingua Data * Versione
    Codice +3000091IT

    Descrizione HECU SISTEMA: La reale modulazione di capacità per C-Stores

    Lingua ITA

    Data 02/10/2014

    Versione 1.0

    Codice +3000091EN

    Descrizione HECU SISTEMA: The real capacity modulation for C-Stores

    Lingua ENG

    Data 02/10/2014

    Versione 1.0

    Codice +3000091JA

    Descrizione HECU SISTEMA コンビニエンスストアにモジュレーション タイプの高効率コンデンシングユニット

    Lingua JAP

    Data 02/10/2014

    Versione 1.0
