SmartCella

WE00*
SmartCella
  • Caratteristiche generali

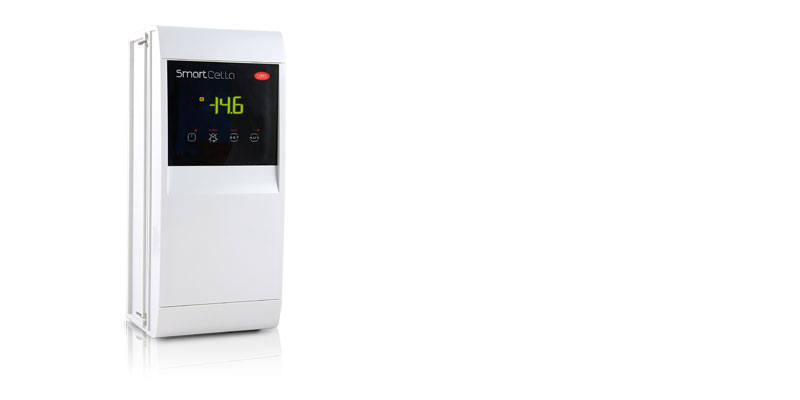

    SmartCella è basato su un controllo elettronico standard integrato in una scatola industrializzata IP65. Insieme a UltraCella e MasterCella, completa e arricchisce l'offerta CAREL per le celle frigorifere. In termini di numero di codici, solo un paio di modelli direttamente correlati al numero di numero di carichi da gestire, alle sonde e alle funzionalità necessarie alle applicazioni target: modello a 1 relè per celle frigorifere a temperatura normale TN, modello a 4 relè per celle frigorifere a bassa temperatura BT.

    Configurazione I/O:
    • Fino a 4 uscite relè (compressore 16A/2HP a seconda del modello, sbrinamento 16A, ventole evaporatore 8A e uscita ausiliaria 8A per funzioni aggiuntive);
    • 5 ingressi analogici (2 x NTC + 3 x NTC / ingressi digitali)
    • 1 seriale con protocolli CAREL / Modbus (slave) con riconoscimento automatico SmartCella soddisfa tutti gli utenti della cella frigorifera, in tutte le fasi di lavoro: dall'installazione alla configurazione per gli installatori, all'utilizzo giornaliero per i clienti finali.



    In fase di montaggio, gli installatori potranno trarre beneficio da:
    • Binario per guida DIN per un veloce montaggio a muro
    • Scheda I/O del controllo ir33 DIN, più adatta per installazioni dentro a quadri di un controllo standard montaggio a pannello
    • Standard e già ben conosciuti schemi elettrici del controllo ir33 DIN.
    • SmartCella è facile da configurare e da usare nell'utilizzo giornaliero grazie a:
    • La stessa logica di ir33+ per quanto riguarda algoritmi di regolazione e parametri
    • L'interfaccia utente semplice user-friendly, con tastiera touch e pulsanti grandi; l'associazione funzione/pulsante è la stessa di ir33+.

    Il display è grande e luminoso (+30% rispetto a ir33) e visualizza messaggi contestuali durante la navigazione.
    SmartCella è facilmente espandibile con contenuti addizionali grazie alla scelta di utilizzare le scatole dei moduli di espansione di UltraCella. Oltre a garantire la protezione IP65 e un family-feeling con la piattaforma, tale scelta permette anche di avere spazio libero disponibile all'interno della scatola per:
    • Relè esterno
    • Contattore
    • Morsettiera ausiliaria

    e per avere i contenuti addizionali della piattaforma UltraCella:
    • Ultra EVD module
    • Ultra Power module

    SmartCella ha ottenuto il riconoscimento HACCP – primo caso in Italia nella componentistica per il controllo della refrigerazione – a testimonianza della sua idoneità ad assicurare la qualità del cibo conservato.




  • Plus

    • Soluzione smart basata sull'esperienza e il know della piattaforma ir33+
    • Interfaccia utente intuitiva
    • Scatola IP65 flessibile, pronta per integrare contenuti aggiuntivi
    • Protocolli Modbus e CAREL con riconoscimento automatico
    • Binario per guida DIN per un veloce montaggio a muro


Documentazione

Technical

  • Fogli istruzione
    Codice Descrizione Lingua Data * Versione
    Codice +0500090ML

    Descrizione SmartCella - Controllo elettronico per celle frigorifere/Electronic controller for cold rooms

    Lingua ENG  FRE  GER  ITA  POR  SPA

    Data 20/05/2020

    Versione 1.3

    Codice +0500091IE

    Descrizione SmartCella - Controllo elettronico per celle frigorifere/Electronic controller for cold rooms

    Lingua ENG  ITA

    Data 20/05/2020

    Versione 1.4

    Codice +0500091FD

    Descrizione SmartCella - Commande électroniques pour chambres froides / Elektronische Steuerung für Kühlräume

    Lingua FRE  GER

    Data 20/05/2020

    Versione 1.4

  • Manuali
    Codice Descrizione Lingua Data * Versione
    Codice +0300084FR

    Descrizione SmartCella/SmartCella 3PH Contrôle électronique pour chambres froides

    Lingua FRE

    Data 24/09/2020

    Versione 1.3

    Codice +0300084IT

    Descrizione SmartCella/SmartCella 3PH Controlli elettronici per celle frigorifere

    Lingua ITA

    Data 24/09/2020

    Versione 1.3

    Codice +0300084EN

    Descrizione SmartCella/SmartCella 3PH Electronic controllers for cold rooms

    Lingua ENG

    Data 24/09/2020

    Versione 1.3

    Codice +0300084ES

    Descrizione SmartCella/SmartCella 3PH Controladores electrónicos para cámaras frigoríficas

    Lingua SPA

    Data 24/09/2020

    Versione 1.3

    Codice +0300084DE

    Descrizione SmartCella/SmartCella 3PH Elektronische Steuergeräte für Kühlräume

    Lingua GER

    Data 24/09/2020

    Versione 1.3

    Codice +0300084RU

    Descrizione SmartCella Электронный контроллер

    Lingua RUS

    Data 05/02/2015

    Versione 1.1

  • Disegni 2D/3D
    Codice Descrizione Lingua Data * Versione
    Codice 2d-3d SmartCella

    Descrizione 2D-3D drawings

    Lingua ALL

    Data 10/11/2015

    Versione R0


Commercial

  • Product guide
    Codice Descrizione Lingua Data * Versione
    Codice +3000192EN

    Descrizione Cella Range Solutions for cold rooms

    Lingua ENG

    Data 02/10/2019

    Versione 2.0

    Codice +3000192IT

    Descrizione Cella Range Soluzioni per celle frigorifere

    Lingua ITA

    Data 02/10/2019

    Versione 2.0

    Codice +3000192ES

    Descrizione Cella Range Soluciones para cámaras frigoríficas

    Lingua SPA

    Data 02/10/2019

    Versione 2.0

    Codice +3000192DE

    Descrizione Cella Range Lösungen für Kühlräume

    Lingua GER

    Data 02/10/2019

    Versione 2.0

  • Depliant
    Codice Descrizione Lingua Data * Versione
    Codice +3000192PL

    Descrizione Linia Cella Rozwiązania dla chłodni

    Lingua POL

    Data 02/10/2019

    Versione 2.0

    Codice +30Z0088EN

    Descrizione SmartCella The essential solution for your small cold rooms

    Lingua ENG

    Data 24/07/2014

    Versione 1.0

    Codice +3000088IT

    Descrizione SmartCella La soluzione essenziale per le tue piccole celle frigorifere

    Lingua ITA

    Data 24/07/2014

    Versione 1.0

    Codice +3000088EN

    Descrizione SmartCella The essential solution for your small cold rooms

    Lingua ENG

    Data 24/07/2014

    Versione 1.0

    Codice +3000088DE

    Descrizione SmartCella Die unabdingbare Lösung für Ihre kleinen Kühlräume

    Lingua GER

    Data 24/07/2014

    Versione 1.0

    Codice +3000088PT

    Descrizione SmartCella - A solução essencial para as suas pequenas celas

    Lingua POR

    Data 24/07/2014

    Versione 1.0

    Codice +3000088RU

    Descrizione SmartCella

    Lingua RUS

    Data 27/04/2014

    Versione 1.0

  • Success Story
    Codice Descrizione Lingua Data * Versione
    Codice +4000057NL

    Descrizione Energiebesparing in koelcellen

    Lingua DUT

    Data 20/04/2017

    Versione 1.0

    Codice +4000057ES

    Descrizione Ahorro energético en las cámaras frigoríficas

    Lingua SPA

    Data 20/04/2017

    Versione 1.0

    Codice +4000057FR

    Descrizione Économie d’énergie dans les cellules frigorifiques

    Lingua FRE

    Data 20/04/2017

    Versione 1.0

    Codice +4000057DE

    Descrizione Energie sparen bei Kühlräumen

    Lingua GER

    Data 20/04/2017

    Versione 1.0

    Codice +4000057IT

    Descrizione Risparmio energetico nelle celle frigo

    Lingua ITA

    Data 20/04/2017

    Versione 1.0

    Codice +4000057EN

    Descrizione Energy savings in cold rooms

    Lingua ENG

    Data 20/04/2017

    Versione 1.0
