Smartcella 3PH

WP00*
Smartcella 3PH
  • Caratteristiche generali

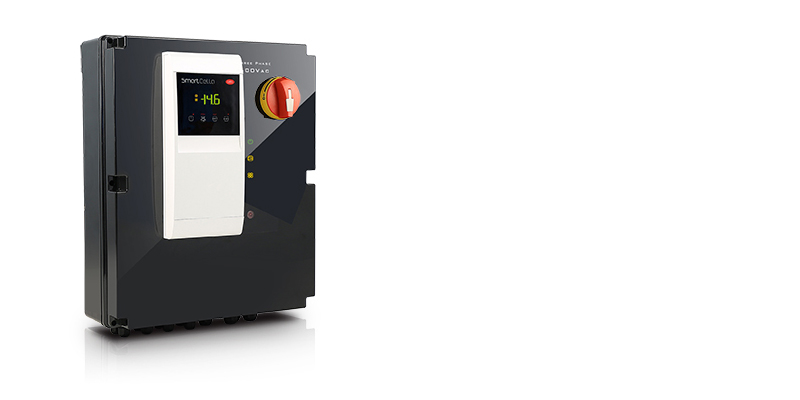

    Smartcella 3PH è un quadro stand-alone per la gestione completa di celle frigorifere trifasi, disponibile anche modello con EVD driver incluso.
    SmartCella 3PH ermette di gestire celle con compressori trifasi fino a 10 HP e diverse configurazioni dei carichi (monofase / trifase).

    Controllo completo della Cella
    Smartcella 3PH sfrutta la stessa logica di controllo, i parametri e l’interfaccia utente di SmartCella (IR33 +), ma, in più, include i contattori trifase e le protezioni che permettono di controllare e gestire tutti i dispositivi presenti nella maggioranza delle celle frigorifere trifase.

    Contatti di ingresso:

    • 2 sonde NTC, per misurazione temperatura ambiente e  sbrinamento
    • 1 ingresso digitale per contatto porta
    • 1 sonda NTC supplementare o ingresso digitale che può essere configurato a seconda delle esigenze
    • pressostato (pump-down)
    • protezione termica del ventilatore
    • protezione termica delle resistenze di sbrinamento
    • pressostato (allarme di alta o bassa pressione)
    • protezione Kriwan
    • sonde pressione e temperatura per controllo superheat (solo su versioni con EVD)

    EVD EVO display multilinguaggio removibile (solo su SmartCella 3PH EVD, non incluso)

    Contatti di uscita:

    • compressore
    • ventilatore condensatore
    • ventilatore evaporatore
    • resistenze di sbrinamento
    • relè (AUX1) per luce cella (configurabile)
    • relay (AUX2) per allarme di cella (configurabile)
    • valvola solenoide
    • resistenza carter compressore
    • alimentazione Kriwan
    • EXV (solo su SmartCella 3PH EVD)
    • EVD configurable relay (solo su SmartCella 3PH EVD)


    Sicurezza del personale e protezione dei dispositivi
    Tutti i modelli di Smartcella 3PH sono dotati di un interruttore principale (sezionatore) accessibile a fronte quadro che agisce come dispositivo di emergenza interrompendo l'alimentazione elettrica della cella e ai relativi carichi e/o come dispositivo di sicurezza per gli operatori, bloccando l’accesso alle parti in tensione in presenza di alimentazione.
    Grazie al salvamotore regolabile, Smartcella 3PH può proteggere la maggior parte dei compressori disponibili sul mercato, fino a 10 HP.
    La protezione dei carichi della cella è assicurata da interruttori magnetotermici.

    Usability
    Smartcella 3PH condivide lo stesso family feeling, la logica di controllo, i parametri e l'interfaccia utente di Smartcella (IR33+), velocizzando le operazioni di configurazione e avviamento impianto.
    Lo stato dei contattori collegati ai carichi viene monitorato e mostrato a fronte quadro grazie ad una serie di LED di segnalazione, avvertendo l’utente nel caso di intervento delle protezioni. Il LED di allarme garantisce una visione chiara dello stato del pannello anche a distanza.
    Tutti i contatti di ingresso e uscita sono riportati sulla comoda morsettiera, grazie all’ampio spazio operativo, garantisce un cablaggio semplice e veloce.
    Smartcella 3PH offre un’ulteriore flessibilità e adattabilità alle specifiche installazioni grazie al relè AUX configurabile, alla possibilità di collegare e configurare una sonda o un ingresso digitale addizionale e alla possibilità di modificare e replicare la configurazione del quadro stesso tramite software VPM.

    Alta efficienza
    Lo SmartCella 3PH EVD è la soluzione ad alta efficienza energetica per gestire le diverse applicazioni con utenze trifase. Questo grazie al controllo preciso dell’evaporatore attraverso EVD EVO driver che permette la gestione del superheat.
    Il display e la semplice procedura di configurazione permette di accendere e rendere funzionante il dispositivo in breve tempo.
    EVD EVO è disponibile con Ultracap technology, che assicura la chiusura della valvola in caso di mancanza di tensione, evitando l’utilizzo all’interno del circuito di valvola solenoide.


  • Plus

    • Controllo completo della Cella
      Soluzione stand-alone per la gestione completa di una cella frigorifera, compressore incluso.
    • Sicurezza
      Interruttore generale (sezionatore) su fronte quadro.
    • Usabilità
      Monitoraggio in tempo reale dello stato dei contattori dei carichi tramite LED di segnalazione (indipendente dalla logica del controllo). Basato su logica SmartCella (IR33+).
    • Alta efficienza
      EVD EVO con tecnologia Ultracap per il controllo di valvola CAREL EEV.
