Modulo EVD

WM00EN*
Modulo EVD
  • Caratteristiche generali

    EVD module è un modulo di espansione aggiuntivo. È facile da assemblare e connettere con UltraCella e SmartCella garantendo notevoli risultati di risparmio energetico grazie alla gestione delle valvole ExV CAREL.
    Il modulo può essere assemblato direttamente su guida DIN o pre-assemblato prima del montaggio a muro, grazie a speciali inserti plastici e 3 fori passanti per i cavi per un cablaggio comodo e sicuro, il tutto garantendo l'IP65 dell'intero assieme.

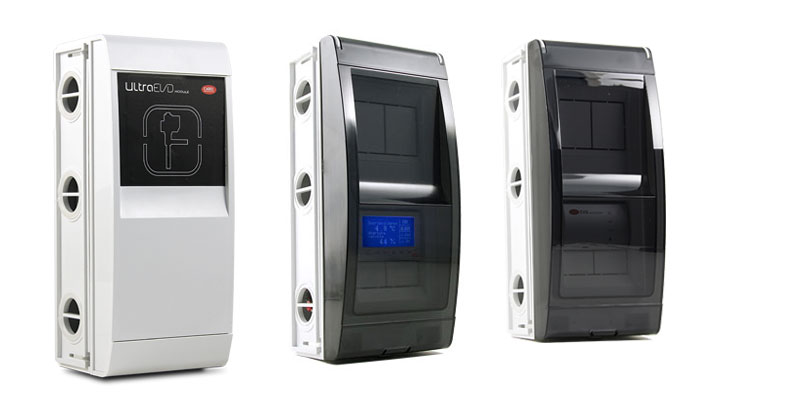

    Sono disponibili versioni con o senza display e con o senza Ultracap, nei casi di applicazioni di retrocompatibilità.
    Il display grafico e una semplice procedura di programmazione permettono di avviare la regolazione selezionando solo pochi parametri.
    La tecnologia Ultracap garantisce la chiusura della valvola in caso di mancanza di tensione, evitando l’utilizzo all’interno del circuito di valvola solenoide.
    UltraCella comunica con il modulo EVD Evolution attraverso una comunicazione seriale, che permette di controllare e configurare il modulo EVD direttamente da UltraCella.

    Le funzioni principali sono:

    • regolazione del surriscaldamento con protezioni ausiliarie per alta pressione, bassa pressione, basso surriscaldamento
    • avviamento con procedura assistita (solo 4 parametri)
    • schema di collegamento visibile a display
    • display grafico LCD rimovibile, multilingua, con assistenza in linea sui diversi parametri e unità di misura SI o anglosassoni
    • gestione utenti con password per accesso a diversi livelli di configurazione
    • copia valori dei parametri su diversi EVD utilizzando il display
    • LED per monitoraggio parametri principali
    • uso di trasduttori di pressione a basso consumo di tipo raziometrico con uscita da 4 a 20mA (quest'ultimo condiviso anche tra più driver)
    • secondo ingresso digitale per la gestione del decongelamento
    • possibilità di usare sonde di backup
    • Ultracap technology per assicurare la chiusura della valvola in caso di mancanza dell’alimentazione

    Abbinato alla valvola elettronica CAREL serie ExV, il driver EVD evolution forma un sistema integrato di regolazione che ottimizza il funzionamento dell'evaporatore e raggiunge elevati standard di risparmio energetico.
