humiFog (SL) ND

UA*SL*
humiFog (SL) ND
  • Caratteristiche generali

    L'humiFog per umidificazione diretta in ambiente è un sistema adiabatico che atomizza l'acqua direttamente all'interno dell'ambiente per umidificare l'aria. Altra importante applicazione è il raffrescamento adiabatico: un humiFog da 100 kg/h può raffreddare l'aria con una potenza equivalente pari a 70 kW con un consumo energetico di soli 955 W.
    Grazie al basso consumo energetico, la grande capacità, e la bassa manutenzione, l'humiFog è la soluzione ideale per l'umidificazione diretta in ambiente.


    Composizione del sistema
    I principali componenti del sistema di umidificazione sono:
    • stazione di pompaggio;
    • sistema di distribuzione e atomizzazione dell'acqua:
    - distributori per ambiente;
    - ugelli;
    - elettrovalvole;
    - tubi collegamento e raccordi;
    • sistema per il trattamento dell'acqua (osmosi inversa), non fornito da CAREL.

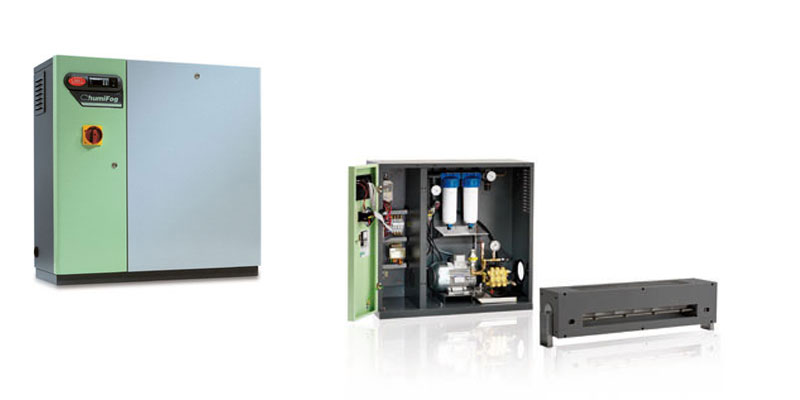

    Stazione di pompaggio per umidificazione diretta in ambiente
    La stazione di pompaggio utilizzata per l'umidificazione diretta in ambiente ha un pompa volumetrica a velocità costante che pressurizza l'acqua a 70 bar. Grazie ad una valvola di controllo della pressione, essa viene mantenuta costante al variare della portata dell'acqua richiesta alla stazione di pompaggio. Il controllore integrato gestisce completamente il funzionamento della macchina grazie a sensori di pressione dell'acqua (in e out), temperatura, conducibilità, etc. Inoltre può regolare autonomamente l'umidità dell'aria dell'ambiente semplicemente collegandolo ad una sonda umidità esterna; alternativamente, può essere comandato da un segnale proveniente da un sistema di controllo esterno.
    Il controllo della capacità è gestito direttamente dall'humiFog con modulazione a step. La stazione di pompaggio è disponibile con capacità massima 60, 120, 180, 250, 350, 500 kg/h
    (versioni personalizzate fino a 5000 kg/h).
    È anche possibile utilizzare una stazione di pompaggio con più sistemi di distribuzione collocati in più ambienti: in questo caso la stazione di pompaggio fungerà solo da generatore di acqua a pressione costante, mentre il controllo dei sistemi di distribuzione nei vari ambienti viene demandato a controllori esterni.

    Ugelli
    Indipendentemente dal sistema di distribuzione utilizzato, l'acqua è a pressione costante, 70 bar, per garantire che gli ugelli producano sempre goccioline finissime del diametro medio di 10…15 µm che verranno velocemente assorbite dall'aria. Gli ugelli sono disponibili con capacità di 1,45 kg/h, 2,8 kg/h e 4 kg/h a 70 bar.

    Distributori per ambiente
    È composto da collettori(tubi) in acciaio inox con la sede per gli ugelli che vengono installati all'interno dell'ambiente da umidificare/raffrescare. I collettori sono disponibili in vari modelli, per montare ugelli da un solo lato o su due lati opposti.
    Più collettori in serie costituiscono una linea del sistema di distribuzione.

    Distributori ventilati per ambiente
    È composto da un ventilatore tangenziale di fronte al quale si trova un collettore (tubo) con ugelli. Il ventilatore tangenziale genera un flusso d'aria che favorisce l'evaporazione delle goccioline e le sostiene con un cuscino d'aria, in modo che abbiano una traiettoria essenzialmente orizzontale. I distributori ventilati hanno capacità che arriva a 32kg/h in soli 1.5 m di lunghezza!
    Più distributori ventilati possono essere collegati in serie per costituire una linea di distribuzione.

    Elettrovalvole di parzializzazione e di scarico
    Ogni linea di distribuzione, con distributori ventilati o non, può essere collegata direttamente alla stazione di pompaggio o intercettata da elettrovalvole. Controllando queste elettrovalvole, l'humiFog parzializza il sistema di distribuzione ottenendo una modulazione a step della capacità (fino a 4 step). Ogni linea ha una valvola di scarico che viene utilizzata principalmente per scaricare velocemente la pressione dell'acqua quando la linea smette di atomizzare: aprendo la valvola di scarico la pressione diminuisce velocemente da 70 a 0 bar e la linea viene svuotata, evitando il gocciolamento degli ugelli. Inoltre le valvole di scarico vengono utilizzate per i lavaggi automatici periodici gestiti dall'humiFog. Viene inoltre fornita una valvola di scarico principale, da installare nel punto più basso dell'impianto, anche questa gestita dall'humiFog.

    Tubi di collegamento e raccordi
    CAREL fornisce tubi di collegamento flessibili o in acciaio inox e raccordi ad ogiva adatti ad una pressione di 100 bar.

    Considerazioni sull'installazione
    L'humiFog è il sistema ideale di umidificazione diretta in ambiente perché, mantenendo la pressione dell'acqua sempre a 70 bar, genera goccioline finissime del diametro medio di 10…15 µm
    che vengono rapidamente assorbite dall'aria, umidificandola e raffrescandola. Ogni ugello crea un cono di goccioline che richiede un certo tempo e percorso per evaporare completamente. Questo dipende dalle condizioni dell'aria: ad esempio, a 20 °C e 50% rH e in assenza di flusso d'aria, le goccioline avranno una traiettoria parabolica che porterà alcune di esse a percorrere fino a 2,5 m in orizzontale e a ricadere per una altezza fino a 4 m. Questo pone evidentemente dei vincoli di installazione per evitare che le goccioline bagnino oggetti, macchinari, persone presenti nell'ambiente, etc. Dove questo vincolo non è soddisfatto si utilizzano i
    distributori ventilati che, grazie al cuscino d'aria generato dal ventilatore tangenziale integrato, sostengono le goccioline d'acqua che avranno così traiettoria sostanzialmente orizzontale.

    Aspetti igienici
    Particolare attenzione è stata posta agli aspetti igienici dell'humiFog. Il controllore integrato gestisce automaticamente:
    • riempimento delle linee solo quando viene richiesta l'umidificazione;
    • svuotamento delle linee quando viene meno la richiesta di umidificazione;
    • lavaggi automatici periodici delle linee quando per lungo tempo non c'è richiesta di umidificazione.
    Questo per garantire un elevato standard di igienicità senza richiedere procedure manuali di lavaggio e/o svuotamento.

    Applicazioni
    Umidificazione:
    • industria tipografica;
    • industria tessile;
    • industria del legname;
    • celle di conservazione frutta/verdura;
    • magazzini carta, legname, etc.
    Raffrescamento:
    • industriale, specie industria tessile;
    • raffrescamento ambienti esterni.
