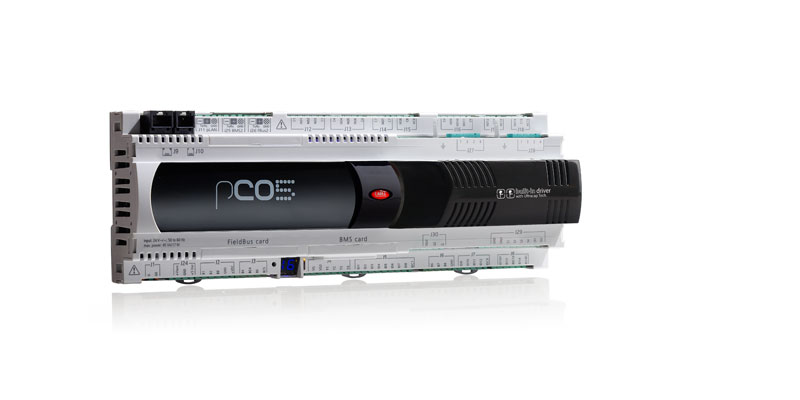

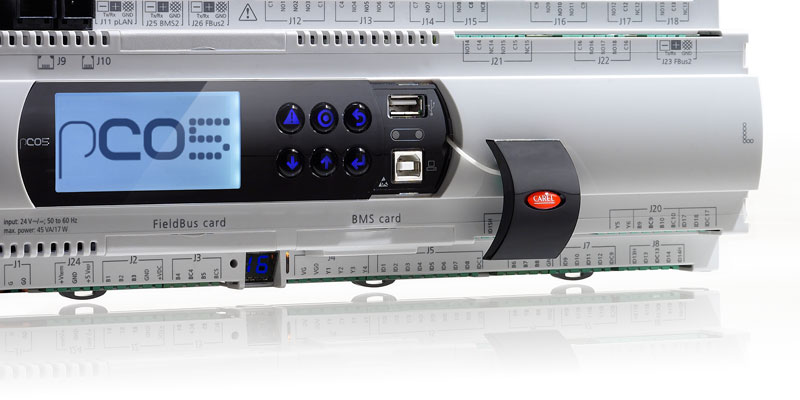

pCO5 (I/O board)
Caratteristiche generali
La nuova proposta CAREL nella gamma di controllori programmabili è il risultato di continui miglioramenti in oltre 25 anni di esperienza nello sviluppo di controllori per il mercato HCAC/R. Rispetto all'attuale famiglia di controllori pCO (pCO3), pCO5 è stato arricchito di nuove funzionalità specifiche per il miglioramento dell'efficienza nei sistemi HVAC/R, come l'integrazione di driver per il controllo della valvola di espansione elettronica con tecnologia ultra cap che garantisce la chiusura della valvola in caso di mancanza tensione. Inoltre pCO5 offre ai più esigenti progettisti fino a 5 linee seriali di cui 3 sempre presenti con protocollo configurabile e 2 opzionali configurabili sia come protocollo (Modbus®, BACnet™, CAREL, CANbus, Konnex LON) che come supporto fisico (RS485, Ethernet, CAN, Konnex, Echelon®). Sono disponibili versioni con porte USB sia "Host" che "Device" per la connesione a chiavette Usb standard e connessione al PC in modo diretto senza l'ausilio di convertitori seriali.
L'integrazione delle suddette funzioni offre vari benefici ai costruttori e ai progettisti di sistemi HVAC/R come:- riduzione del cablaggio elettrico perché i moduli driver per EXV, i moduli carica batteria e i moduli batteria di back up sono sostituiti nel pCO5 dal driver EXV integrato con tecnologia ultra cap;
- garanzia di chiusura della valvola in caso di mancanza tensione, grazie alla tecnologia ultra cap. Questo permette di eliminare la valvola solenoide prima necessaria per garantire la chiusura del circuito in caso di assenza modulo batteria; un controllo più potente e distribuito grazie alle 5 linee seriali che permettono la gestione di attuatori intelligenti come drive per compressori a tecnologia DC inverter, ventilatori brushless (EC Fans), compressori centrifughi, pompe a portata variabile, sensori seriali, sensori wireless, misuratori di calore, ecc.
- un costo totale inferiore a pCO3 grazie all'integrazione delle funzioni indicate.
Naturalmente pCO5 garantisce la perfetta compatibilità con tutta la gamma di controllori pCO3 sia HW che SW, per salvaguardare e garantire gli investimenti dei clienti CAREL.
-
Plus
- Retrocompatibilità - pCO5+ è compatibile "pin to pin" ai controlli pCO5 e pCO3. Il software è compatibile a livello di binari utilizzando i BIOS di emulazione pCO3/pCO5.
- Connettività - pCO5+ dispone di due interfacce seriali integrate, due slot di espansione e due porte USB.
- USB - Service e monitoraggio semplificati grazie alle due porte USB standard. Porta USB Host per la connessione di pendrive standard, porta USB Device per connettere il controllo ad un PC senza l'uso di convertitori.
- Risparmio energetico - il modello Medio di pCO5+ è disponibile nella versione con due driver per valvola di espansione elettronica integrati e modulo Ultracap opzionale, per una gestione integrata del risparmio energetico.
Documentazione
Tecnica
-
Fogli istruzione
* Le voci sono ordinate per data
Codice Descrizione Lingua Data * Versione Codice +0500040RU Descrizione pCO5: электронный контроллер/ electronic controller Lingua RUS Data 07/06/2011 Versione 1.2 Codice +0500040ML Descrizione pCO5: controllo elettronico/ electronic controller/ Elektronische Steuerung Lingua ENG GER ITA Data 07/06/2011 Versione 1.2 Codice +0500041IE Descrizione PCOS00UC20: ULTRACAPacitor MODULE per pCO SISTEMA con driver valvola EVDEVO EMBEDDED / ULTRACAPacitor MODULE for pCO sistema with valve driver EMBEDDED EVDEVO Lingua ENG ITA Data 15/12/2010 Versione 1.0 -
Manuali
* Le voci sono ordinate per data
Codice Descrizione Lingua Data * Versione Codice +0300009IT Descrizione pCO5: controllo programmabile Lingua ITA Data 24/04/2014 Versione 1.2 Codice +0300009EN Descrizione pCO5: programmable controller Lingua ENG Data 24/04/2014 Versione 1.2 Codice +030221945 Descrizione Protocollo Modbus® sui controlli pCO/ Modbus® protocol for pCO controllers Lingua ENG ITA Data 18/07/2012 Versione 1.1
Commerciale
-
Depliant
* Le voci sono ordinate per data
Codice Descrizione Lingua Data * Versione Codice +3000036ZH Descrizione 螺杆冷水机组/热泵 集成解决方案 Lingua CHI Data 15/03/2011 Versione 1.0 Codice +3000036EN Descrizione Solution for screw chiller and heat pump units Lingua ENG Data 15/03/2011 Versione 1.0 Codice +3000021SV Descrizione integrerade lösningar för högpresterande enheter Lingua SWE Data 01/03/2010 Versione 1.0 Codice +3000021IT Descrizione PCO SISTEMA+ Lingua ITA Data 01/03/2010 Versione 1.0 Codice +3000021EN Descrizione PCO SISTEMA+ Lingua ENG Data 01/03/2010 Versione 1.0 Codice +3000021DE Descrizione PCO SISTEMA+ Lingua GER Data 01/03/2010 Versione 1.0 -
Documentazione correlata
* Le voci sono ordinate per data
Codice Descrizione Lingua Data * Versione Codice +3000054IT Descrizione Soluzioni per il risparmio energetico nei data center Lingua ITA Data 30/05/2023 Versione 3.0 Codice +3000054EN Descrizione Energy saving solutions for data centers Lingua ENG Data 26/05/2023 Versione 3.0 Codice +3000054ZH Descrizione 数据中心节能解决方案 Lingua CHI Data 11/10/2016 Versione 2.0 -
Success Story
* Le voci sono ordinate per data
Codice Descrizione Lingua Data * Versione Codice +4000017IT Descrizione La tecnologia della piattaforma servizi tERA e la professionalità ed esperienza del service Blue Box al servizio del cliente. Lingua ITA Data 20/03/2012 Versione 1.0 Codice +4000015DE Descrizione Integrieren heißt Energie sparen Lingua GER Data 03/08/2011 Versione 1.0 Codice +4000015PT Descrizione Integração é sinônimo de economia energética Lingua POR Data 03/08/2011 Versione 1.0 Codice +4000015IT Descrizione Integrazione è sinonimo di risparmio energetico Lingua ITA Data 03/08/2011 Versione 1.0 Codice +4000015FR Descrizione Intégration est synonyme d’économie d’énergie Lingua FRE Data 03/08/2011 Versione 1.0 Codice +4000015ES Descrizione Integración es sinónimo de ahorro energético Lingua SPA Data 03/08/2011 Versione 1.0 Codice +4000015EN Descrizione Integration means energy saving Lingua ENG Data 03/08/2011 Versione 1.0
